申请号: 201721069960.9

申请日: 2017.08.25

申请人: 西安碳星半导体科技有限公司

发明人: 碳星; 蔺钢; 李升

       摘要：

       本实用新型公开了一种用于金刚石表面抛光的步进装置,包括安装架和底座，所述安装架位于底座的上方，所述底座的顶壁上开设有活动槽，所述底座的内部安装有抛光电机，所述抛光电机的驱动端上安装有转轴，且转轴贯穿活动槽的底壁并延伸至活动槽的内部，所述转轴远离抛光电机的一端安装有抛光盘，且抛光盘位于活动槽的内部，所述安装架的内部安装有限位槽，所述限位槽的内部安装有限位块，所述限位块的底端连接有第一旋转杆。本实用新型结构简单，便于使用，将普通电机的连续式转动转化为间歇式转动，实现了对金刚石表面的步进式抛光，保留了金刚石打磨出的棱角，提升了金刚石的锋利程度，有益于钻探工作的进行。

       主权利要求:

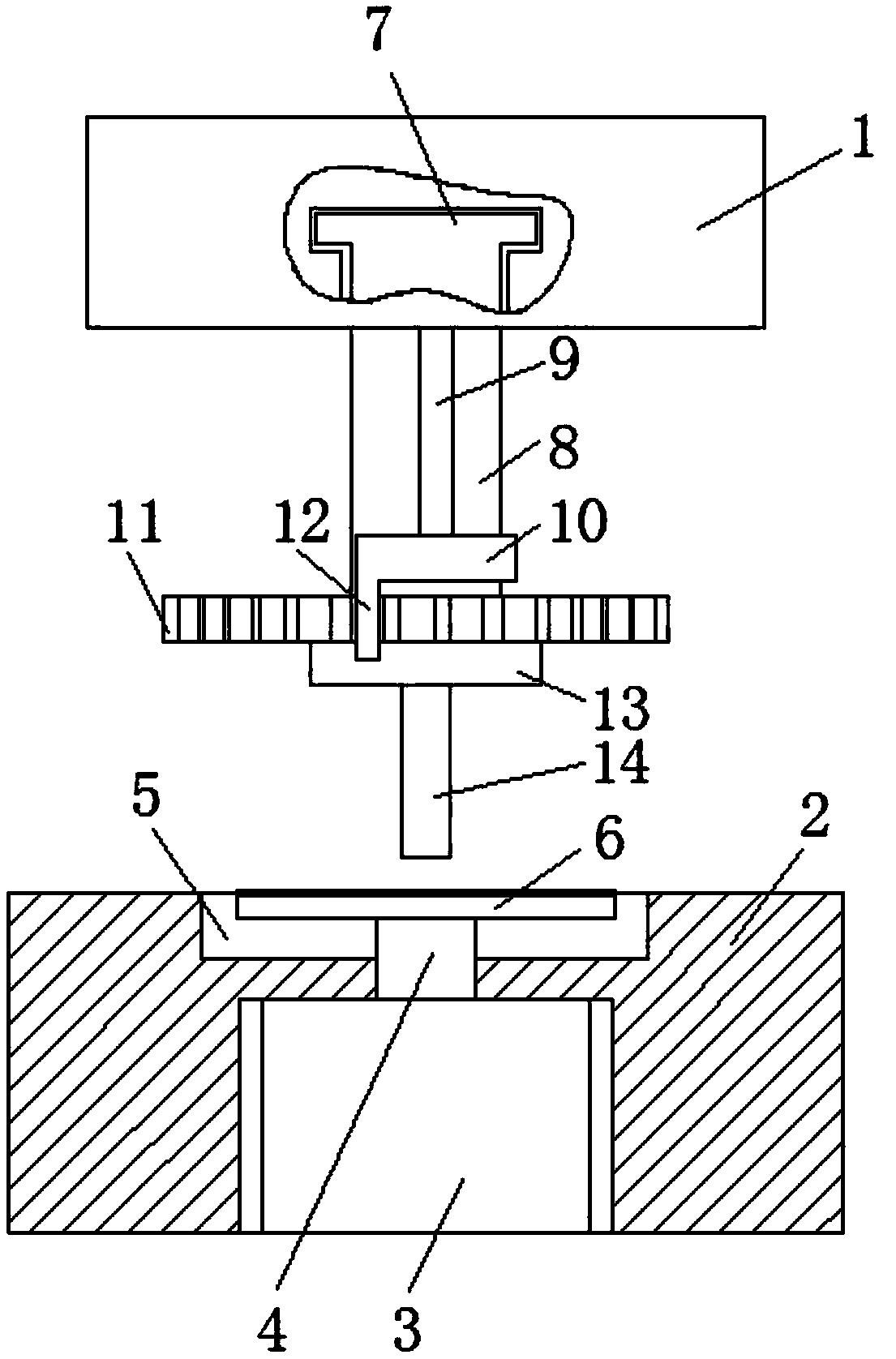

       一种用于金刚石表面抛光的步进装置，包括安装架(1)和底座(2)，其特征在于：所述安装架(1)位于底座(2)的上方，所述底座(2)的顶壁上开设有活动槽(5)，所述底座(2)的内部安装有抛光电机(3)，所述抛光电机(3)的驱动端上安装有转轴(4)，且转轴(4)贯穿活动槽(5)的底壁并延伸至活动槽(5)的内部，所述转轴(4)远离抛光电机(3)的一端安装有抛光盘(6)，且抛光盘(6)位于活动槽(5)的内部，所述安装架(1)的内部安装有限位槽，所述限位槽的内部安装有限位块(7)，所述限位块(7)的底端连接有第一旋转杆(8)，且第一旋转杆(8)贯穿安装架(1)并延伸至安装架(1)的底侧，所述安装架(1)的底壁上插设有第二旋转杆(9)，且第二旋转杆(9)同样贯穿安装架(1)并延伸至安装架(1)的底侧，所述第二旋转杆(9)的底端水平安装有第一转盘(10)，所述第一转盘(10)的底端竖直安装有推杆(12)，且推杆(12)位于第一转盘(10)的底壁上远离圆心的一端，所述第一旋转杆(8)的底端水平安装有第二转盘(11)，所述第二转盘(11)的外侧壁上等距离开设有多个步进槽(15)，且每个步进槽(15)均与推杆(12)相互配合，所述第二转盘(11)的底壁上水平安装有安装座(13)，所述安装座(13)的底壁上安装有夹具(14)。
