申请号: 201721055777.3

申请日: 2017.08.23

申请人: 佛山市至开金刚石工具有限公司

发明人: 杨洪刚

       摘要：

       本实用新型公开了一种使组分均匀的金刚石复合材料烧结模具，包括烧结模具托盘、位于所述烧结模具托盘下方的模具托盘底座和竖直固定设置于所述模具托盘底座上的轴心支撑柱；所述烧结模具托盘为圆盘形，所述烧结模具托盘的顶面设置有成型烧结腔，所述烧结模具托盘的底面轴心处设置有半圆形支撑凹槽；所述轴心支撑柱的上端设置有托盘偏斜支撑球，所述托盘偏斜支撑球和所述半圆形支撑凹槽的半径相等；所述烧结模具托盘放置于所述托盘偏斜支撑球上，且所述托盘偏斜支撑球位于所述半圆形支撑凹槽中。本实用新型能够快速便捷地显示金刚石的分布是否均匀，从而便于作业人员对金刚石的排布作出调整。

       主权利要求:

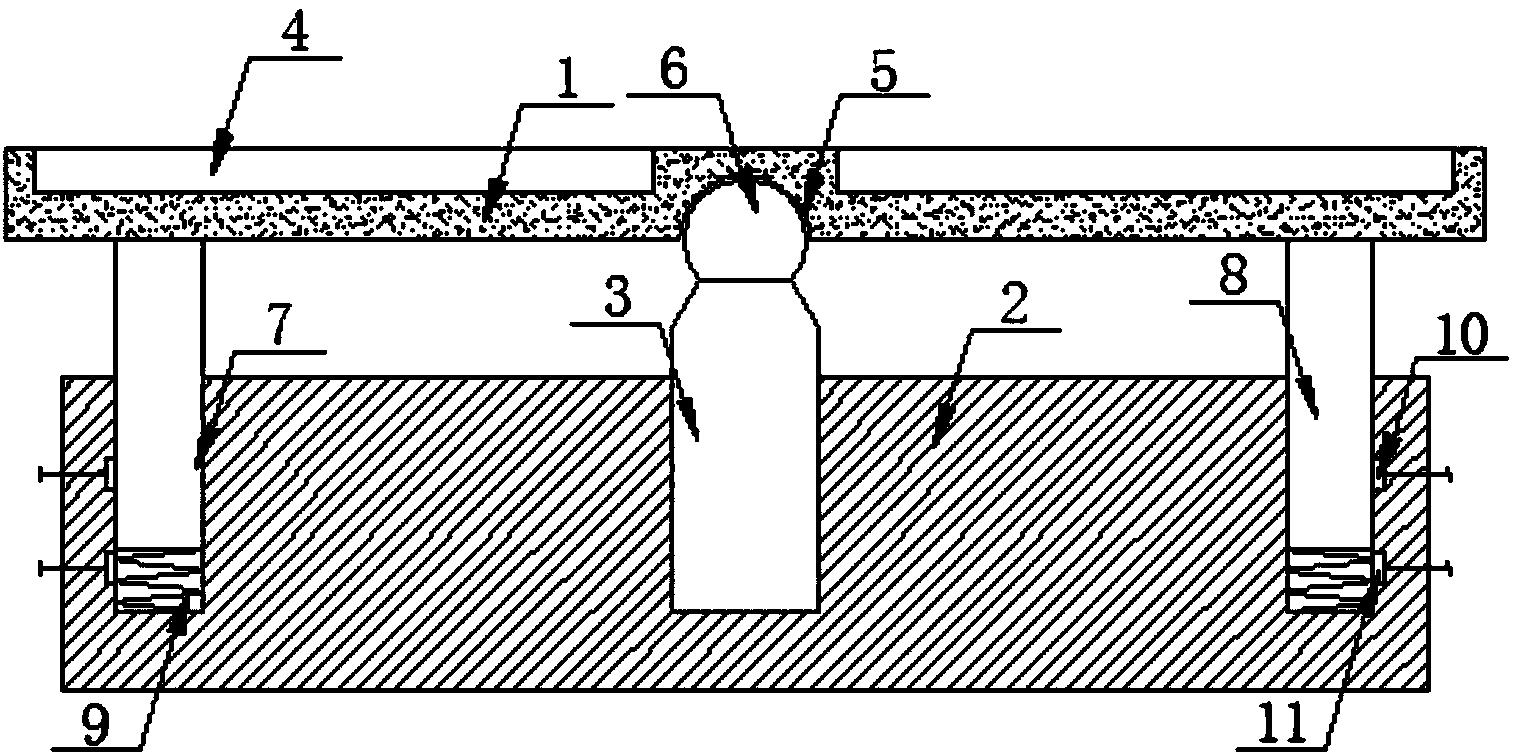

       一种使组分均匀的金刚石复合材料烧结模具，其特征在于：包括烧结模具托盘（1）、位于所述烧结模具托盘（1）下方的模具托盘底座（2）和竖直固定设置于所述模具托盘底座（2）上的轴心支撑柱（3）；所述烧结模具托盘（1）为圆盘形，所述烧结模具托盘（1）的顶面设置有成型烧结腔（4），所述烧结模具托盘（1）的底面轴心处设置有半圆形支撑凹槽（5）；所述轴心支撑柱（3）的上端设置有托盘偏斜支撑球（6），所述托盘偏斜支撑球（6）和所述半圆形支撑凹槽（5）的半径相等；所述烧结模具托盘（1）放置于所述托盘偏斜支撑球（6）上，且所述托盘偏斜支撑球（6）位于所述半圆形支撑凹槽（5）中。
