申请号: 201720174370.6
申请日: 2017.02.24
申请人: 杭州超尔切削工具有限公司
发明人: 李朦特; 卜学军; 陈燕楠; 张小燕
摘要：
本实用新型公开了一种新型压紧刀片形式的铣刀，该一种新型压紧刀片形式的铣刀包括刀杆和CBN刀片，所述刀杆前端开设有放置CBN刀片的安装槽，所述刀杆前端上设有用于压紧CBN刀片的压板，所述压板通过调节螺栓与刀杆上的螺纹孔螺纹配合连接于刀杆上，且与CBN刀片之间设有垫片，所述垫片上周向转动连接一锁紧螺栓，且所述锁紧螺栓与压板螺纹配合，相对压板上、下位移，具有加强对CBN刀片的夹紧力，保证CBN刀片能够持续正常工作的优点。
主权利要求:

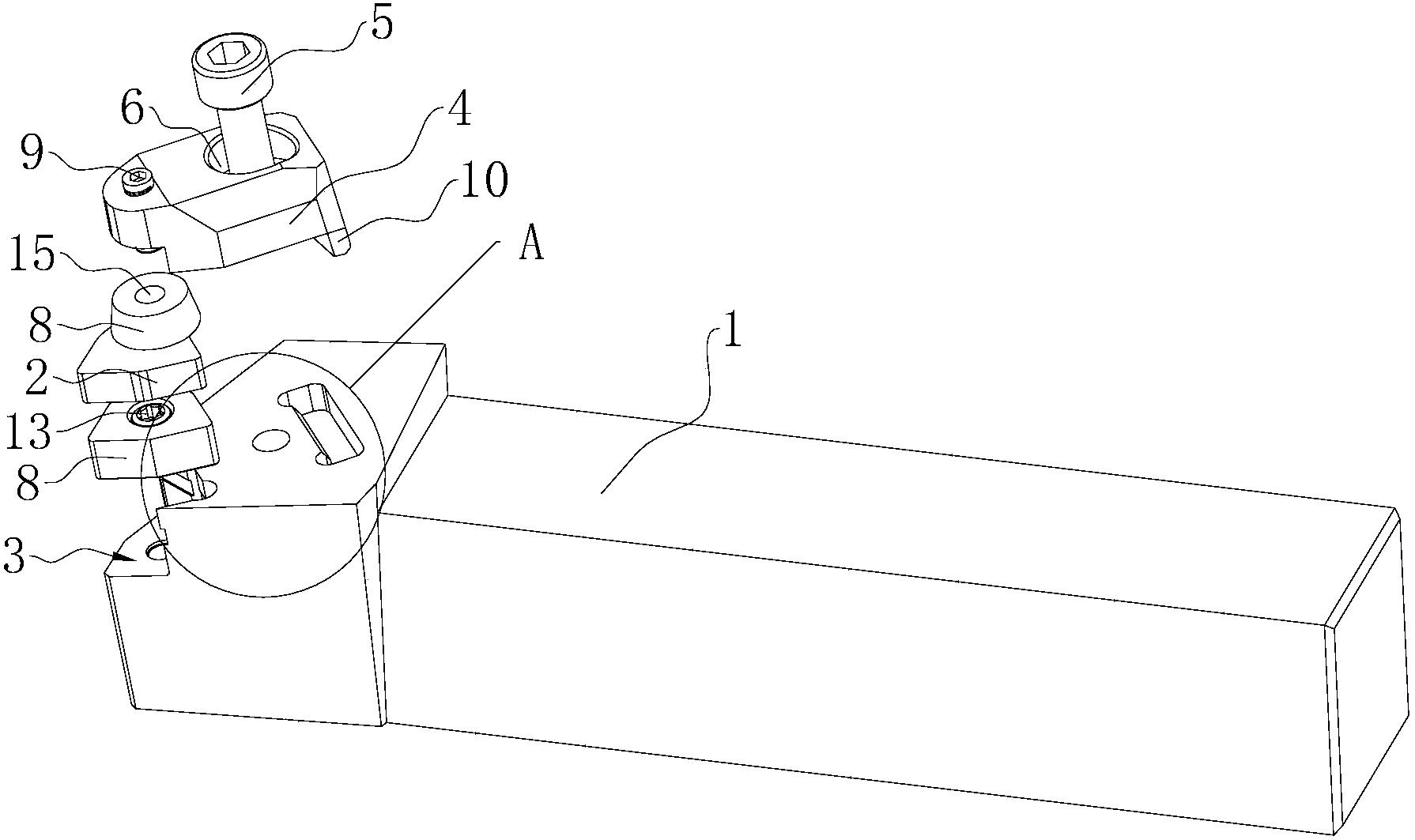

一种新型压紧刀片形式的铣刀，包括刀杆(1)和CBN刀片(2)，所述刀杆(1)前端开设有放置CBN刀片(2)的安装槽(3)，其特征是：所述刀杆(1)前端上设有用于压紧CBN刀片(2)的压板(4)，所述压板(4)通过调节螺栓(5)与刀杆(1)上的螺纹孔(7)螺纹配合连接于刀杆(1)上，且与CBN刀片(2)之间设有垫片(8)，所述垫片(8)上周向转动连接一锁紧螺栓(9)，且所述锁紧螺栓(9)与压板(4)螺纹配合，相对压板(4)上、下位移。
