       刀具规格不是简单的命名，而是有一套规范的完整的命名体系，目前车刀片的命名是最统一的，我们以住友为例进行说明。

       看到这个规格我们立马能想到，刀片是这个样子的。

       咱们进一步来分解下更多规格。

☆ 形状记号表
T N M G 16 04 08 N - GU

“T”在下面这个表里显示的是正三角形。

☆ 后刀角记号
T N M G 16 04 08 N - GU
"N"的后刀角为0°；这个刀片是一个负型刀片。

☆ 精度记号

T N M G 16 04 08 N - GU
"M"的精度参考下面表格。

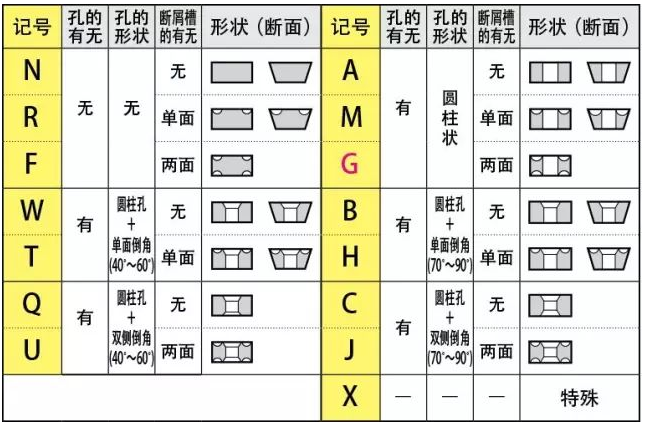

☆ 槽孔记号
T N M G 16 04 08 N - GU
“G”在下面表格可以看出是有孔刀片，而且是两面可用的有孔刀片。

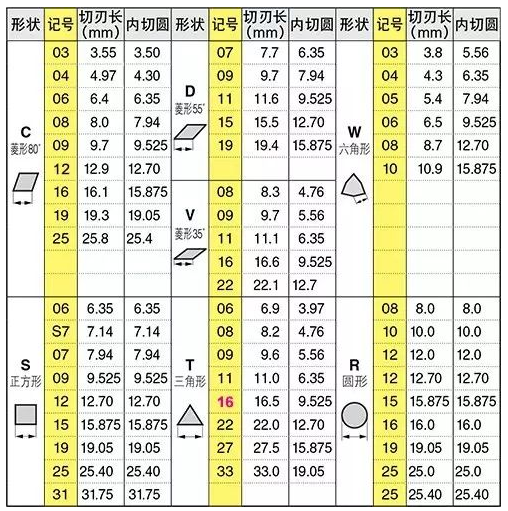

☆ 切刃长记号
T N M G 16 04 08 N - GU
“16”的标记参考下表里的“T”标记栏内的“16”，所以这个刀片的切刃长为16.5mm。

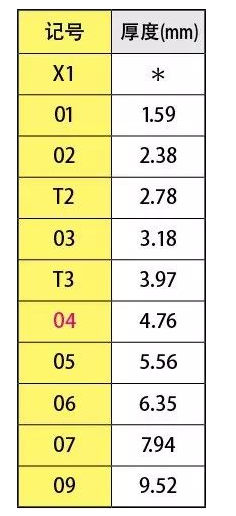

☆ 厚度记号
T N M G 16 04 08 N - GU
“04”的标记厚度为4.76mm。

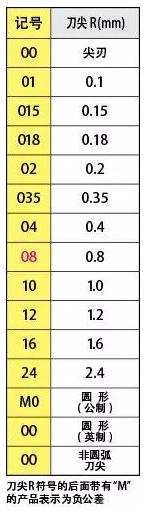

☆ 刀尖R记号

T N M G 16 04 08 N - GU
“08”在下表里看到刀尖R为0.8mm。

☆ 方向记号

T N M G 16 04 08 N - GU
“N”标示的是无方向。

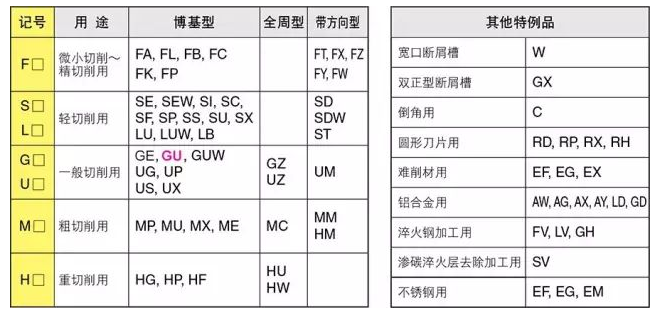

☆ 断屑槽记号

T N M G 16 04 08 N - GU
“GU”是一般切削用断屑槽种类，适用于通用切削加工。

       了解以上这些就可以简单的从刀片的型号来判断刀片的形状以及判断适用的加工种类了，"TNMG160408N-GU AC8025P"这个型号是适合钢件一般切削加工用的带孔可双面使用六个角的三角形负型刀片。
