申请号:201621250225.3
申请人:惠安贤江
金刚石工具开发有限公司
发明人:邱秀聪 陈如斌 吕丽珍
摘要: 本实用新型公开了一种
打磨金刚石用
夹具,其结构包括倒环、圆形固定轴、插销孔、插销、锥形轴、卡头、限位固定轴、金刚石固定轴、圆形垫片、圆形垫块、卡盘、锁紧螺栓,所述圆形固定轴上设有插销孔,所述插销与插销孔活动连接,所述锥形轴与圆形固定轴固定连接,所述圆形固定轴与锥形轴固定连接,所述卡头与锥形轴固定连接,所述金刚石固定轴与限位固定轴固定连接,所述圆形垫片与金刚石固定轴活动连接,所述圆形垫块与金刚石固定轴活动连接。本实用新型的一种打磨金刚石用夹具,结构设有锁紧螺栓,安装方便,操作简单。

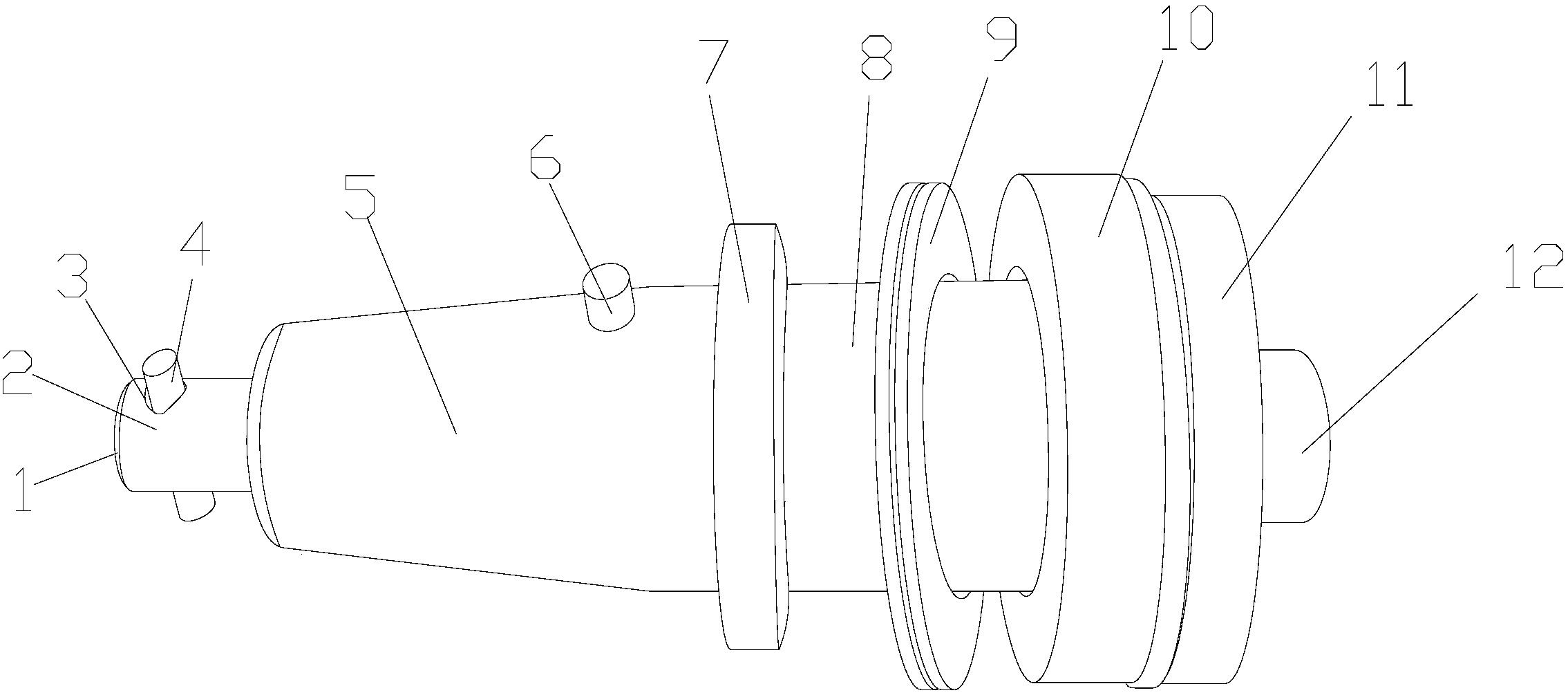

主权利要求:1.一种打磨金刚石用夹具,其特征在于:其结构包括倒环(1)、圆形固定轴(2)、插销孔(3)、插销(4)、锥形轴(5)、卡头(6)、限位固定轴(7)、金刚石固定轴(8)、圆形垫片(9)、圆形垫块(10)、卡盘(11)、锁紧螺栓(12),所述圆形固定轴(2)上设有插销孔(3),所述插销(4)与插销孔(3)活动连接,所述锥形轴(5)与圆形固定轴(2)固定连接,所述圆形固定轴(2)与锥形轴(5)固定连接,所述卡头(6)与锥形轴(5)固定连接,所述金刚石固定轴(8)与限位固定轴(7)固定连接,所述圆形垫片(9)与金刚石固定轴(8)活动连接,所述圆形垫块(10)与金刚石固定轴(8)活动连接,所述锁紧螺栓(12)与金刚石固定轴(8)螺纹连接,所述锁紧螺栓(12)包括倒角(1201)、圆柱(1202)、外螺纹(1203)、螺帽(1204)、内六角孔(1205),所述圆柱(1202)上设有倒角(1201),所述圆柱(1202)上设有外螺纹(1203),所述螺帽(1204)与圆柱(1202)固定连接,所述螺帽(1204)上设有内六角孔(1205)。
2.根据权利要求1所述的一种打磨金刚石用夹具,其特征在于:所述螺帽(1204)上设有防滑花纹。
3.根据权利要求1所述的一种打磨金刚石用夹具,其特征在于:所述插销孔(3)上设有弹簧顶针。
4.根据权利要求1所述的一种打磨金刚石用夹具,其特征在于:所述金刚石固定轴(8)顶端中心设有与锁紧螺栓(12)配合的螺纹孔。
5.根据权利要求1所述的一种打磨金刚石用夹具,其特征在于:所述金刚石固定轴(8)直径为八十毫米。
