申请号: 201720772712.4

申请日: 2017.06.29

申请人: 泉州众志金刚石工具有限公司

发明人: 张文忠; 赵宇; 陈林忠

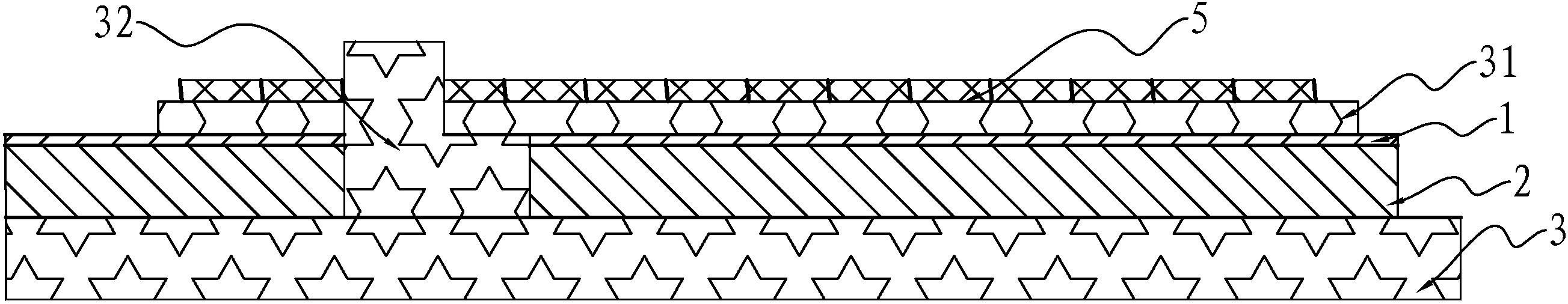

       摘要：

       本实用新型提供一种用于加工金刚石刀头的新型坯片夹具，其中，包括由上至下依次设置限坯框、置坯框以及顶坯板，若干片坯片搭置于该置坯框之上且在限坯框的围圈之内，每一坯片在上下方向的部分投影均落在置坯框的围圈内，所述顶坯板向上凸设顶坯柱，该顶坯柱在上下方向的投影完全落入限坯框和置坯框的围圈内，并且顶坯柱由下至上依次穿过置坯框的围圈和限坯框的围圈顶起坯片。利用本新型夹坯片后，坯片既能在喷洒金刚石颗粒的时候通过限坯框固定，喷洒后又能利用顶坯板顶起坯片以快速取下坯片，加快取下坯片的同时也能保证坯片完整，从而高效加工出优质的坯片，实用性非常强。

       主权利要求:

       一种用于加工金刚石刀头的新型坯片夹具，其特征在于，包括由上至下依次设置的限坯框、置坯框以及顶坯板，若干片坯片搭置于该置坯框之上且在限坯框的围圈之内，每一坯片在上下方向的部分投影落在置坯框的围圈内，所述顶坯板向上凸设顶坯柱，该顶坯柱在上下方向的投影完全落入限坯框和置坯框的围圈内，并且顶坯柱由下至上依次穿过置坯框的围圈和限坯框的围圈顶起坯片。
