申请号: 201720285014.1

申请日: 2017.03.22

申请人: 河南晶锐新材料股份有限公司

发明人: 韩郑雷

       摘要：

       本实用新型公开一种金刚石复合片镜面抛光安装夹具，第一工装盘，设置于第一工装盘中心、用于安装气缸压杆的定位套，且定位套设有锥形槽，并放置钢球，以使气缸压杆转动时自动定心，以及设置在第一工装盘底部、用于固定待加工工件的第二工装盘。应用本实用新型所提供的金刚石复合片镜面抛光安装夹具，将待加工工件安装在第二工装盘上，再将设备的气缸压杆压入位于第一工装盘中心处的定位套内，定位套内部具有锥形槽结构，气缸压杆抵接在钢球上，如此，使得气缸压杆与第一工装盘保持同心转动，有效避免在镜面抛光时产生偏斜、重面等问题，提高工件加工精度，同时也提高成品率以及抛光加工工作效率。

       主权利要求:

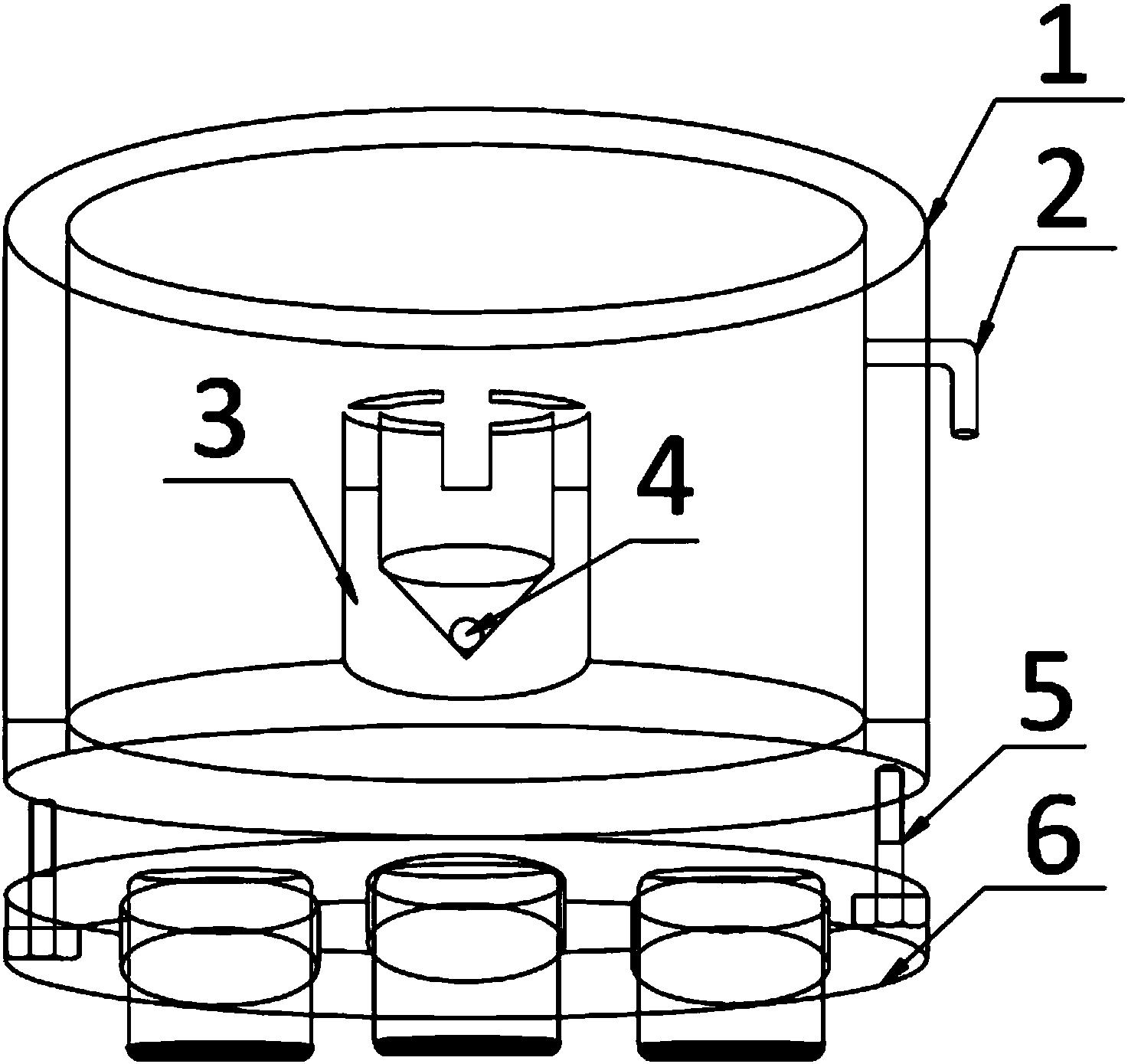

       一种金刚石复合片镜面抛光安装夹具，其特征在于，包括第一工装盘(1)，设置于所述第一工装盘(1)中心、用于安装气缸压杆的定位套(3)，且所述定位套(3)设有锥形槽，并放置钢球(4)，以使所述气缸压杆转动时自动定心，以及设置在所述第一工装盘(1)底部、用于固定待加工工件的第二工装盘(6)。
