　　申请号：201510895196.X
　　申请人：大庆天瑞机械制造有限公司
　　发明人：滦海东 林守国

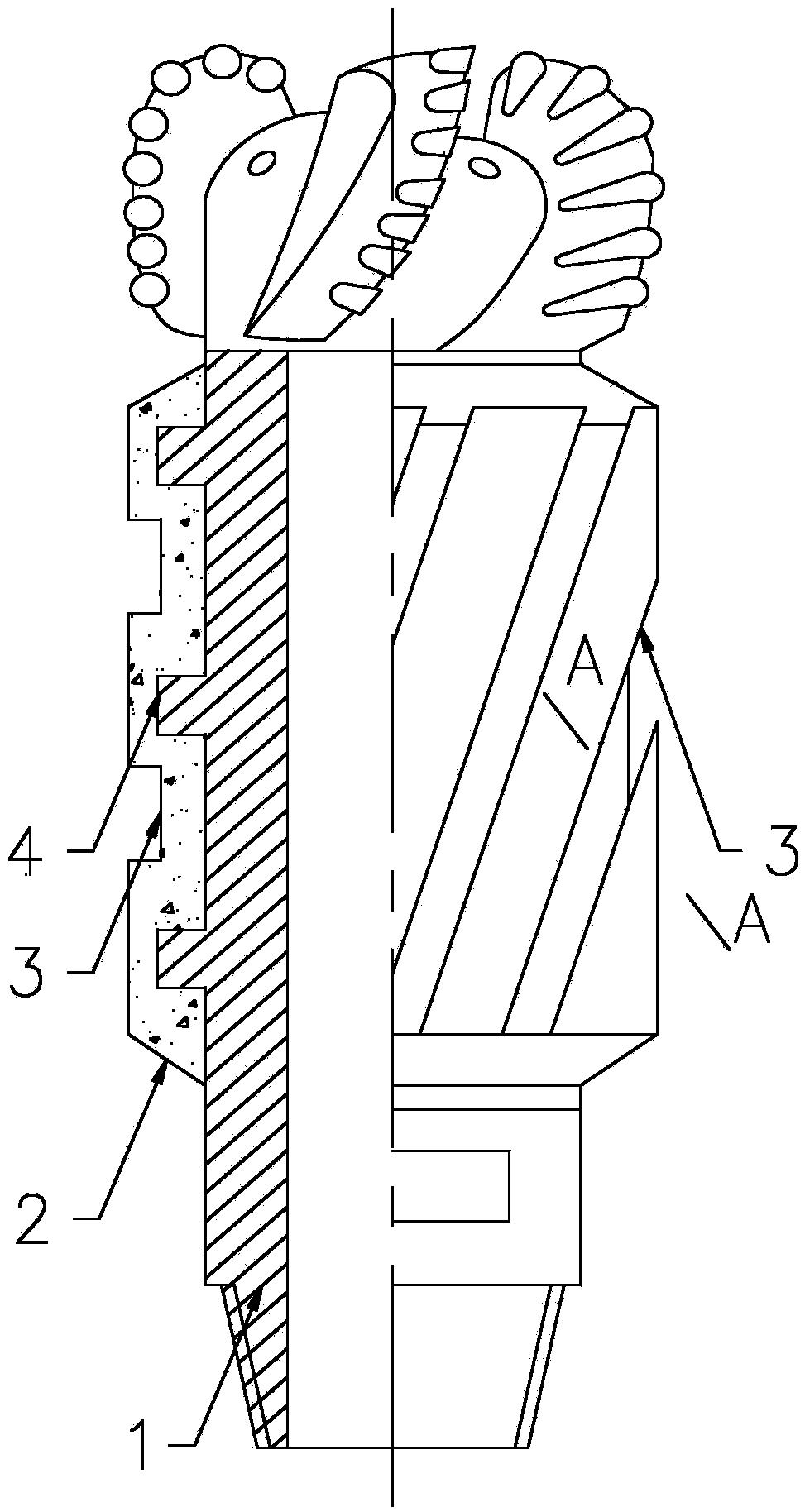

　　摘要：本发明提出主动导向排屑式聚晶金刚石复合片钻头，钻头本体的钻柄部分和头冠之间的圆柱上延伸出螺旋排列的骨架，钻头本体的骨架上焊接烧结一层圆柱形碳化钨导向筒，导向筒的圆柱外表面有若干螺旋沟槽形状的排屑槽，排屑槽的螺旋方向与钻头钻进时的旋转方向相反,排屑槽的沟槽边缘的两立面设有倒角和清削刃。导向筒与井壁之间的导向作用使得整个钻头的钻进不会产生水平偏移，提高防涡动性能，螺旋形状的排屑槽使得钻井泥浆在钻头旋转时，钻井泥浆随着排屑槽的转动而提升，排屑槽的主动式排屑随钻头的转速改变而变化，提高了钻头的清洗效果，倒角和清削刃避免井壁上的泥饼或滞留于井内的钻屑会在钻头下堆积，尽量保证井眼畅通、消除阻卡。 　　主权利要求：1.一种主动导向排屑式聚晶金刚石复合片钻头，包括钻头本体(1)，其特征在于：钻头本体(1)的钻柄部分和头冠之间的圆柱上延伸出螺旋排列的骨架(4)，钻头本体(1)的骨架(4)上焊接烧结一层圆柱形碳化钨导向筒(2)，导向筒(2)的圆柱外表面有若干螺旋沟槽形状的排屑槽(3)，排屑槽(3)的螺旋方向与钻头钻进时的旋转方向相反；所述的排屑槽(3)，其沟槽边缘的两个立面，朝向钻头钻进方向的立面与外圆直径设有倒角(6)，朝向钻头钻进反方向的立面与外圆直径之间的边缘有呈锐角形状的清削刃(5)。
　　2.根据权利要求1所述的主动导向排屑式聚晶金刚石复合片钻 头，其特征在于：所述的导向筒(2)，其长度与直径的尺寸之比在3-4 之间。
