申请号: 201721336280.9

申请日: 2017.10.17

申请人: 郑州栾信科技有限公司

发明人: 常浩杰

       摘要：

       本实用新型公开了树脂金刚石线锯过渡轮，包括线轮、第二顶尖、主轴和第一顶尖，所述第二顶尖固定连接在线轮的顶部，所述第二顶尖的顶部开设有通孔，所述第二顶尖的顶部开设有通孔，所述主轴通过第二顶尖的内壁与第二顶尖活动连接，所述第一顶尖固定连接在线轮的底部，所述第一顶尖的底部开设有通孔，所述主轴通过第一顶尖的通孔与第一顶尖活动连接，所述第一顶尖的底部固定连接有轴固定部，所述轴固定部的底部开设有通孔，所述主轴通过轴固定部的通孔与轴固定部固定连接。本实用新型通过上述等结构之间的配合使用，实现了主轴和轴固定部之间的锁定更加方便，固定效果更好，解锁过程操作简单，节省时间。

       主权利要求:

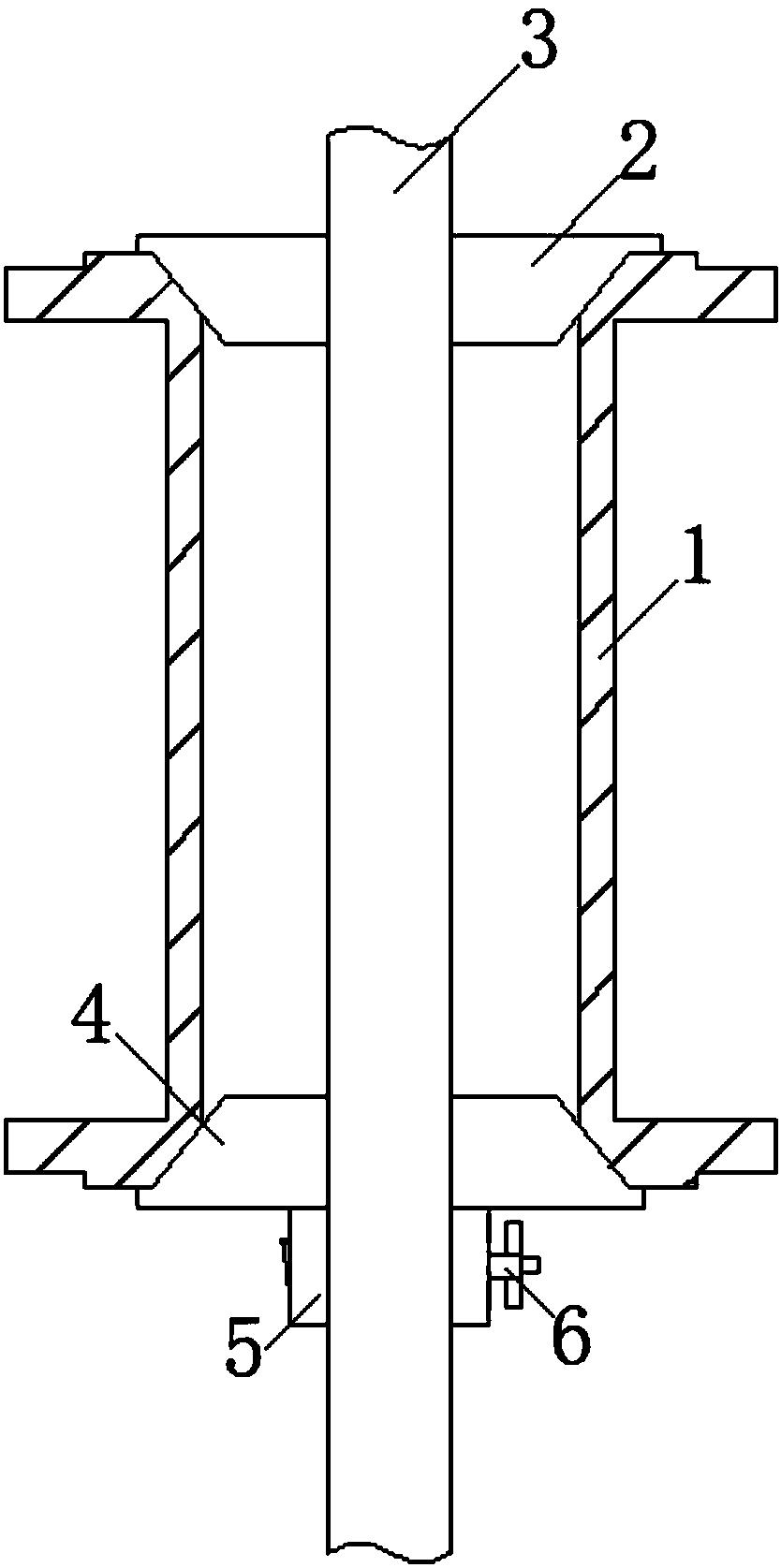

       树脂金刚石线锯过渡轮，包括线轮(1)、第二顶尖(2)、主轴(3)和第一顶尖(4)，所述第二顶尖(2)固定连接在线轮(1)的顶部，所述第二顶尖(2)的顶部开设有通孔，所述主轴(3)通过第二顶尖(2)的内壁与第二顶尖(2)活动连接，所述第一顶尖(4)固定连接在线轮(1)的底部，所述第一顶尖(4)的底部开设有通孔，所述主轴(3)通过第一顶尖(4)的通孔与第一顶尖(4)活动连接，其特征在于：所述第一顶尖(4)的底部固定连接有轴固定部(5)，所述轴固定部(5)的底部开设有通孔，所述主轴(3)通过轴固定部(5)的通孔与轴固定部(5)固定连接，所述轴固定部(5)的一侧设置有锁定装置(6)；所述锁定装置(6)包括固定杆(7)，所述固定杆(7)的侧面开设有通孔，所述通孔的内壁活动连接有活动杆(8)，所述固定杆(7)的一端固定连接有横杆(9)，所述横杆(9)上靠近其一端的侧面活动连接有卡头(10)，所述横杆(9)的内部开设有空腔，所述空腔的内壁活动连接有连接杆(11)，所述活动杆(8)的一端与连接杆(11)的顶部固定连接，所述横杆(9)的侧面开设有弹簧槽，所述弹簧槽的内壁固定连接有复位弹簧(12)，所述复位弹簧(12)的侧面与卡头(10)的底部固定连接，所述弹簧槽内壁的顶部开设有滑槽，所述连接杆(11)通过弹簧槽的滑槽与弹簧槽活动连接，所述连接杆(11)的一端通过弹簧槽的滑槽与卡头(10)的顶部固定连接；所述轴固定部(5)的另一侧固定连接有弧形板(13)，所述弧形板(13)上靠近其一端的侧面开设有凹槽，所述卡头(10)通过弧形板(13)的凹槽与弧形板(13)卡接，所述弧形板(13)的一端固定连接有挡板(14)，所述挡板(14)的侧面与轴固定部(5)的另一侧固定连接，所述主轴(3)和轴固定部(5)的两侧开设有通槽，所述固定杆(7)和横杆(9)通过主轴(3)和轴固定部(5)的通槽与主轴(3)和轴固定部(5)活动连接。
