申请号: 201721226208.0

申请日: 2017.09.23

申请人: 四川奥格特金刚石钻头有限公司

发明人: 曾凡杰; 匡晓勇

       摘要：

       本实用新型涉及pdc钻头技术领域，公开了一种多排齿结构的pdc钻头，包括钻头本体，钻头本体包括切削部和连接部，切削部均布有多条刀翼，相邻刀翼之间形成排屑通道，每条刀翼侧壁均布有多组辅助切削装置，每组辅助切削装置包括联动齿轮和破碎齿轮，联动齿轮和破碎齿轮均可以转动；本实用新型在岩块在通过排屑通道时，使岩块与刀翼侧壁之间的滑动摩擦变位滚动摩擦，从而减小摩擦力，使岩块不容易卡在排屑通道，当岩块卡在一个排屑通道内时，岩块与一个破碎齿轮接触，同组内的另一个齿轮在钻井液的冲击下转动，从而带动同组内与岩块接触的另一个破碎齿轮转动，从而使卡在排屑通道内的岩块脱落，使排屑通道排屑顺畅，提高工作效率。

       主权利要求:

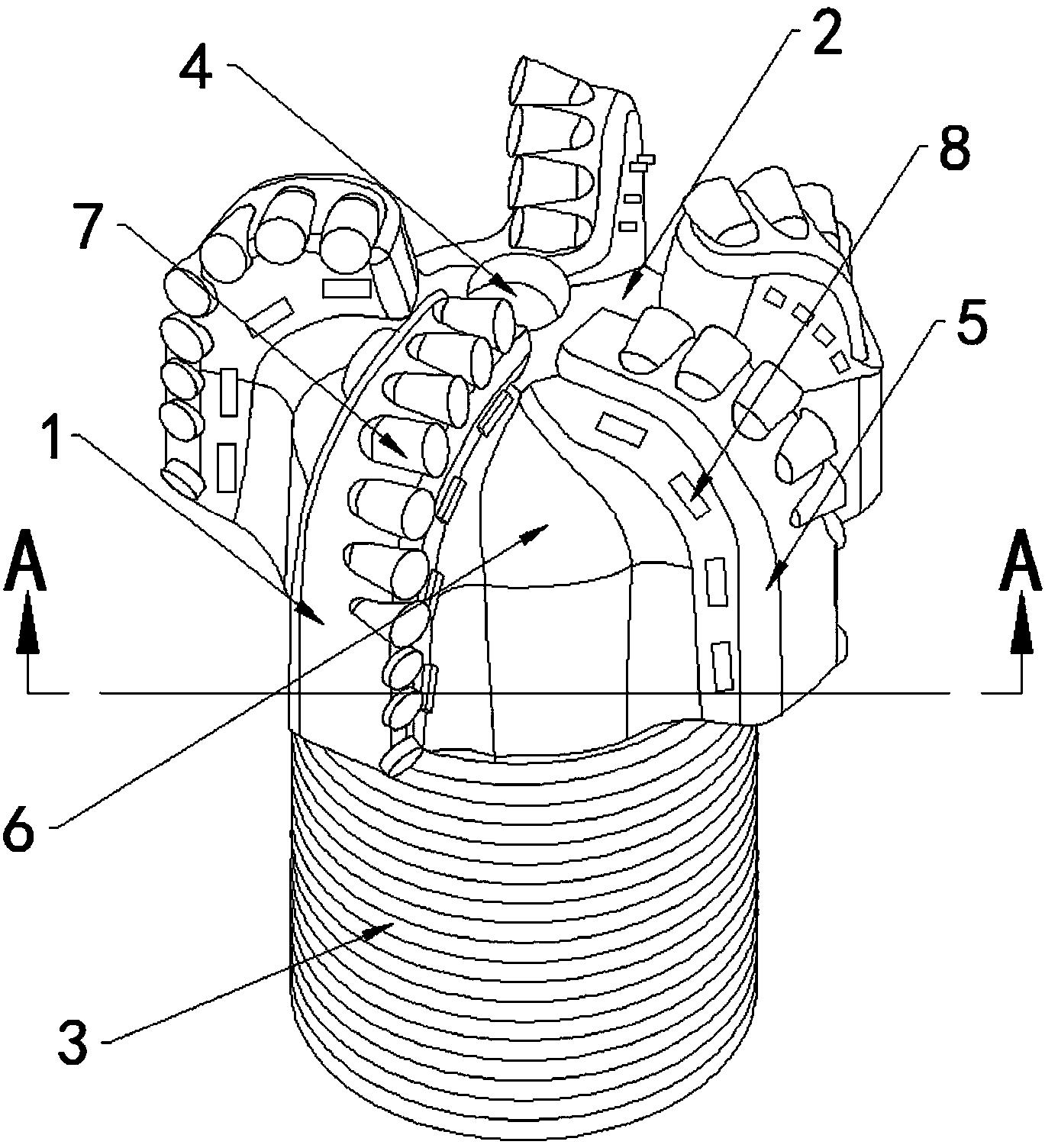

       一种多排齿结构的pdc钻头，其特征在于：包括钻头本体(1)，钻头本体(1)包括上部的切削部(2)和下部的连接部(3)，钻头本体(1)顶部中心位置设置有喷嘴(4)；所述切削部(2)冠部的外表面均布有多条刀翼(5)，相邻刀翼(5)之间形成排屑通道(6)，每条刀翼(5)上表面均布有多个切削齿(7)；所述每条刀翼(5)侧壁均布有多组辅助切削装置(8)，每组辅助切削装置(8)包括设置在刀翼(5)内部的联动齿轮(9)和分别半镶嵌在刀翼(5)两个侧壁上的破碎齿轮(10)，联动齿轮(9)将同组内的两个破碎齿轮(10)连接，联动齿轮(9)和破碎齿轮(10)均可以转动；所述多组辅助切削装置(8)沿刀翼(5)的走向均匀设置。
