申请号: 201721255969.9

申请日: 2017.09.28

申请人: 河南亚龙金刚石制品股份有限公司

发明人: 陈强; 王恒; 张钲

       摘要：

       本实用新型公开了一种用于深海油PDC钻头的金刚石复合片，由聚晶金刚石层和硬质合金基体两部分组成，所述硬质合金基体的上端面上设置有若干个嵌合结构，嵌合结构由形状相同的凸起和凹陷组成，硬质合金基体的侧面上设置有斜切口，聚晶金刚石层的侧面上与斜切口相对应的位置设置有与斜切口互补的斜凸台。本实用新型通过优化界面结构和增加斜切口的设计，增大了聚晶金刚石层和硬质合金了之间的接触面积，分散了界面上的残余应力，提高了产品的耐磨性、抗冲击韧性和耐冲蚀性能，特别适合于深海油气PDC钻头的制作。

       主权利要求:

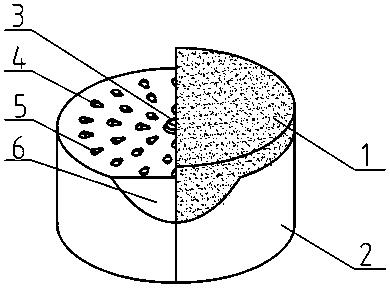

       一种用于深海油PDC钻头的金刚石复合片，由聚晶金刚石层（1）和硬质合金基体（2）两部分组成，其特征在于：所述硬质合金基体（2）的上端面上设置有若干个嵌合结构，嵌合结构由形状相同的凸起（4）和凹陷（5）组成，硬质合金基体（2）的侧面上设置有斜切口（6），聚晶金刚石层（1）的侧面上与斜切口（6）相对应的位置设置有与斜切口（6）互补的斜凸台（7）。
