官方微信摘要 申请号:201721256081.7申请日:2017.09.28申请人:河南亚龙金刚石制品股份有限公司发明人:张钲;陈强;王恒摘要：本实用新型公开了一种PCB线路板用PDC钻头，包...
申请号: 201721256081.7
申请日: 2017.09.28
申请人: 河南亚龙金刚石制品股份有限公司
发明人: 张钲; 陈强; 王恒
摘要：
本实用新型公开了一种PCB线路板用PDC钻头，包括金刚石复合钻齿和钢制基座，金刚石复合钻齿为环形结构，钢制基座呈T字型结构，金刚石复合钻齿顶部均匀分布若干个排屑槽。金刚石复合钻齿的外径为2‑20mm，金刚石复合钻齿壁厚为0.3‑1mm。排屑槽为U型，数量为2‑10个，槽深为0.5‑2mm，槽宽为0.5‑3mm。本实用新型的有益效果为：本实用新型采用PDC作为钻齿材料，借助于PDC高耐磨性、低摩擦系数、高导热率等优点，使制得的钻头具有性价比高、寿命长、加工效率高等优点，可解决传统硬质合金钻头的耐磨性差、钻进效率低、孔一致性差等问题。
主权利要求:

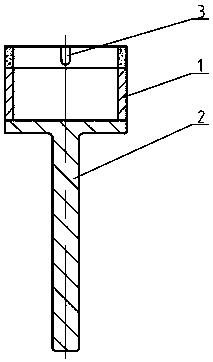

一种PCB线路板用PDC钻头，其特征在于：包括金刚石复合钻齿（1）和钢制基座（2），金刚石复合钻齿（1）为环形结构，钢制基座（2）呈倒T字型结构，金刚石复合钻齿（1）顶部均匀分布若干个排屑槽（3）。
