申请号: 201721042273.8

申请日: 2017.08.18

申请人: 河北小蜜蜂工具集团有限公司

发明人: 董小雷; 代金莉; 张孟超

       摘要：

       本实用新型公开了一种焊接型金刚石磨轮，涉及金刚石磨轮领域。本实用新型包括盘状且中央部分凸起的基体，以及均匀分布在基体外圆上的刀头，所述基体的圆心处设有安装孔，其特征在于：所述安装孔的周围均匀分布有用来散热的镂空区域，所述刀头是底面为葫芦形的柱体结构。本实用新型的锋利度和散热效果大大提高。

       主权利要求:

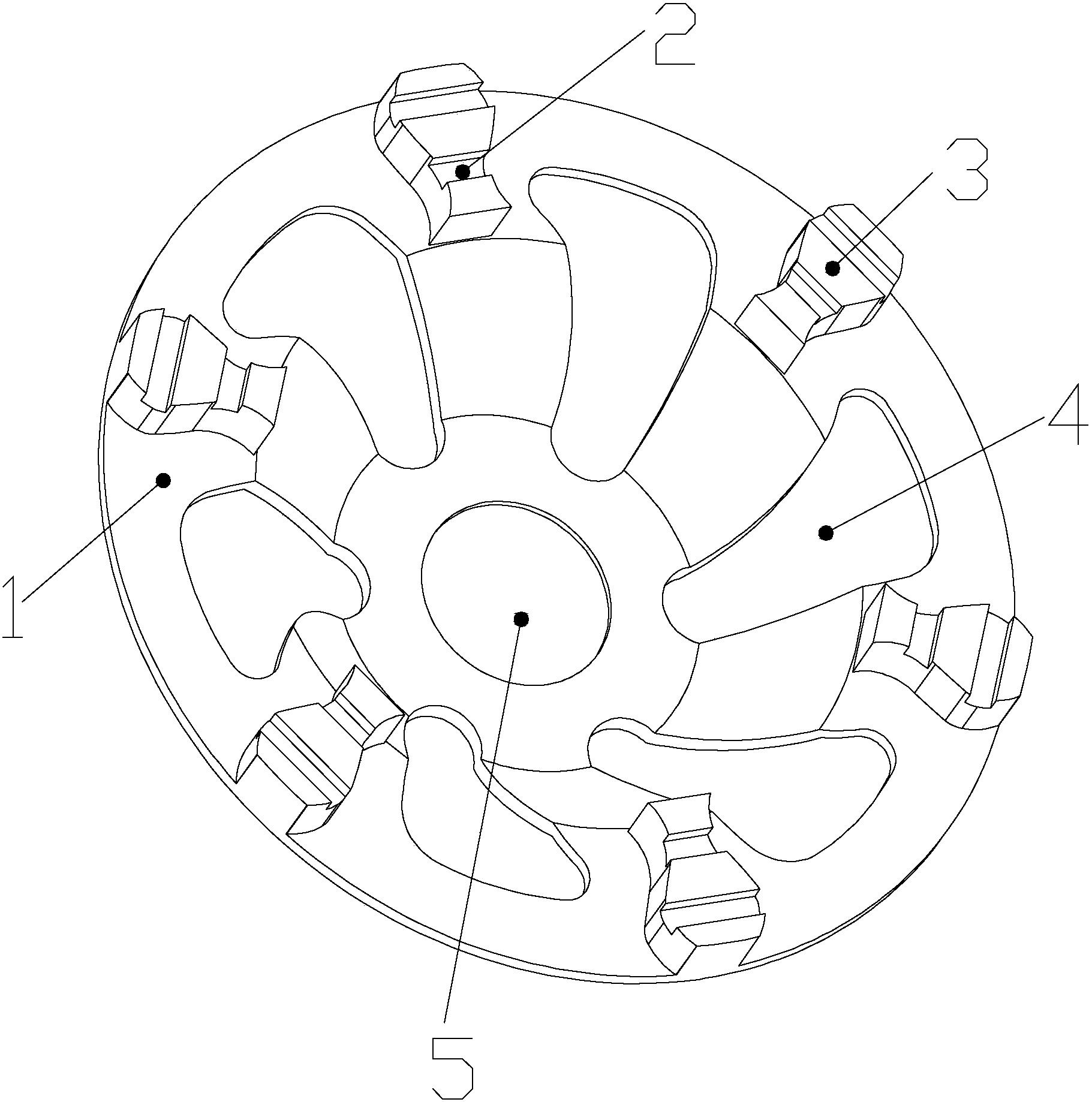

       一种焊接型金刚石磨轮，包括盘状且中央部分凸起的基体(1)，以及均匀分布在基体(1)外圆上的刀头(3)，所述基体(1)的圆心处设有安装孔(5)，其特征在于：所述安装孔(5)的周围均匀分布有用来散热的镂空区域(4)，所述刀头(3)是底面为葫芦形的柱体结构。
