申请号: 201720473712.4

申请日: 2017.05.02

申请人: 郑州市钻石精密制造有限公司

发明人: 白东旭; 宋小敏; 赵磊; 李志尧

       摘要：

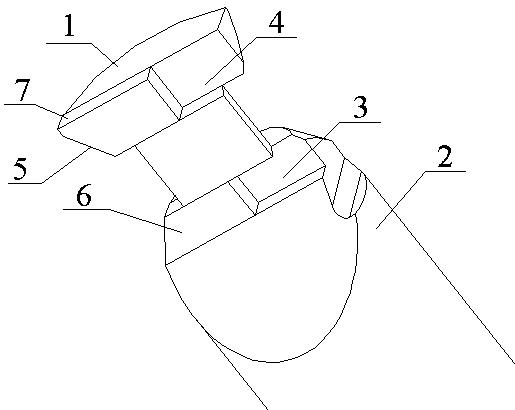

       一种单晶金刚石双向倒角铣刀，包括刀头和刀体，刀头与刀体同轴设置，所述刀头上设有第一切削槽和第二切削槽，第一切削槽和第二切削槽沿轴向间隔布置，第一切削槽内设有第一切削刃，第二切削槽内设有第二切削刃，第一切削刃和第二切削刃的刃面正对立设置，且第一切削刃和第二切削刃的切削半径均大于所述刀头的回转半径；所述第一切削刃和第二切削刃的刃面均采用单晶金刚石材质；该单晶金刚石双向倒角铣刀，将不同位置的倒角加工结合在一起，实现一次装夹对工件完成双面倒角的加工，减少工步，提高加工效率；同时采取单晶金刚石切削刃，提高了刀具耐磨性，保证加工工件的精度及工件表面质量。

       主权利要求:

       一种单晶金刚石双向倒角铣刀，包括刀头和刀体，刀头与刀体同轴设置，其特征在于：所述刀头上设有第一切削槽和第二切削槽，第一切削槽和第二切削槽沿轴向间隔布置，第一切削槽内设有第一切削刃，第二切削槽内设有第二切削刃，第一切削刃和第二切削刃的刃面正对立设置，且第一切削刃和第二切削刃的切削半径均大于所述刀头的回转半径。
