申请号: 201720960316.4

申请日: 2017.08.03

申请人: 泸州长江机械有限公司

发明人: 冯德明

       摘要：

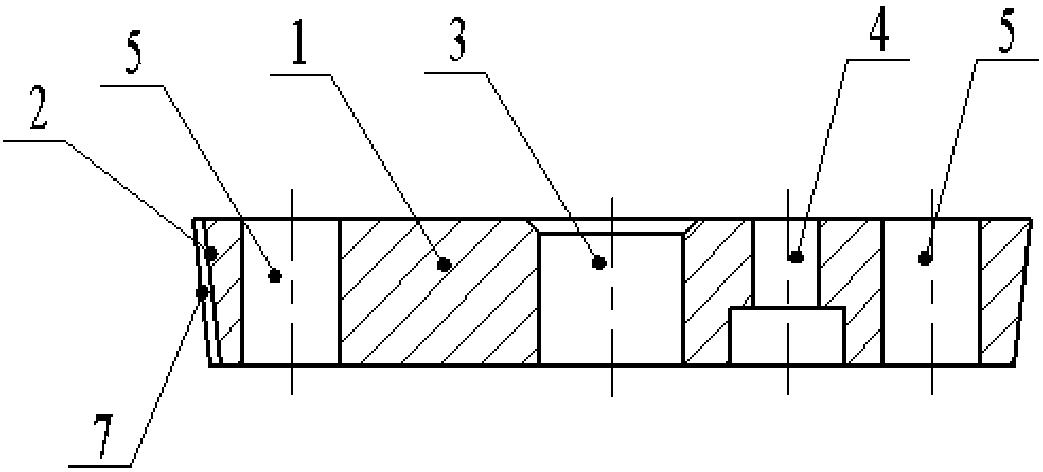

       本实用新型公开了一种用于同步环精加工的研磨工装，包括环形本体，沿环形本体轴向设计有与同步环锥面相匹配的外锥面或内锥面，且外锥面或内锥面上镀有金刚石涂层；环形本体内锥面或外锥面沿周向均匀设置若干凹槽。本实用新型研磨工装，环形本体上设计的锥面镀有金刚石，并与相应同步环摩擦锥面的整体接触，甚至是均匀接触，因此对喷钼同步环研磨时，可以实现对钼层的均匀研磨，以满足同步环摩擦锥面的使用要求；这种研磨方式还具有较高的研磨效率。

       主权利要求:

       一种用于同步环精加工的研磨工装，其特征在于包括环形本体，沿环形本体轴向设计有与同步环锥面相匹配的外锥面或内锥面，且外锥面或内锥面上镀有金刚石涂层；所述环形本体内锥面或外锥面沿周向均匀设置若干凹槽。
