申请号: 201720222001.X

申请日: 2017.03.08

申请人: 丹阳市博瑞工具有限公司

发明人: 彭庆华

       摘要：

       本实用新型公开了一种多功能的三角钻头，其结构包括金刚石、钻头主体、钻头连接杆、主杆体、排屑槽、连接杆、第一定位环、第二定位环、连接套、电动机连接杆，金刚石和钻头主体连接，钻头主体和钻头连接杆连接，钻头连接杆和主杆体连接，主杆体上设有排屑槽，主杆体和连接杆连接，连接杆上设有第一定位环，第一定位环的后部设有第二定位环，连接杆和连接套连接，本实用新型的有益效果：在钻头的顶端设有金刚石，可以有效的处理高硬度的材料，有效的延长了钻头的使用周期，设有排屑条，排屑效率高，不会发生粉屑过多影响电钻工作的情况，可以用于各种材料的钻孔。

       主权利要求:

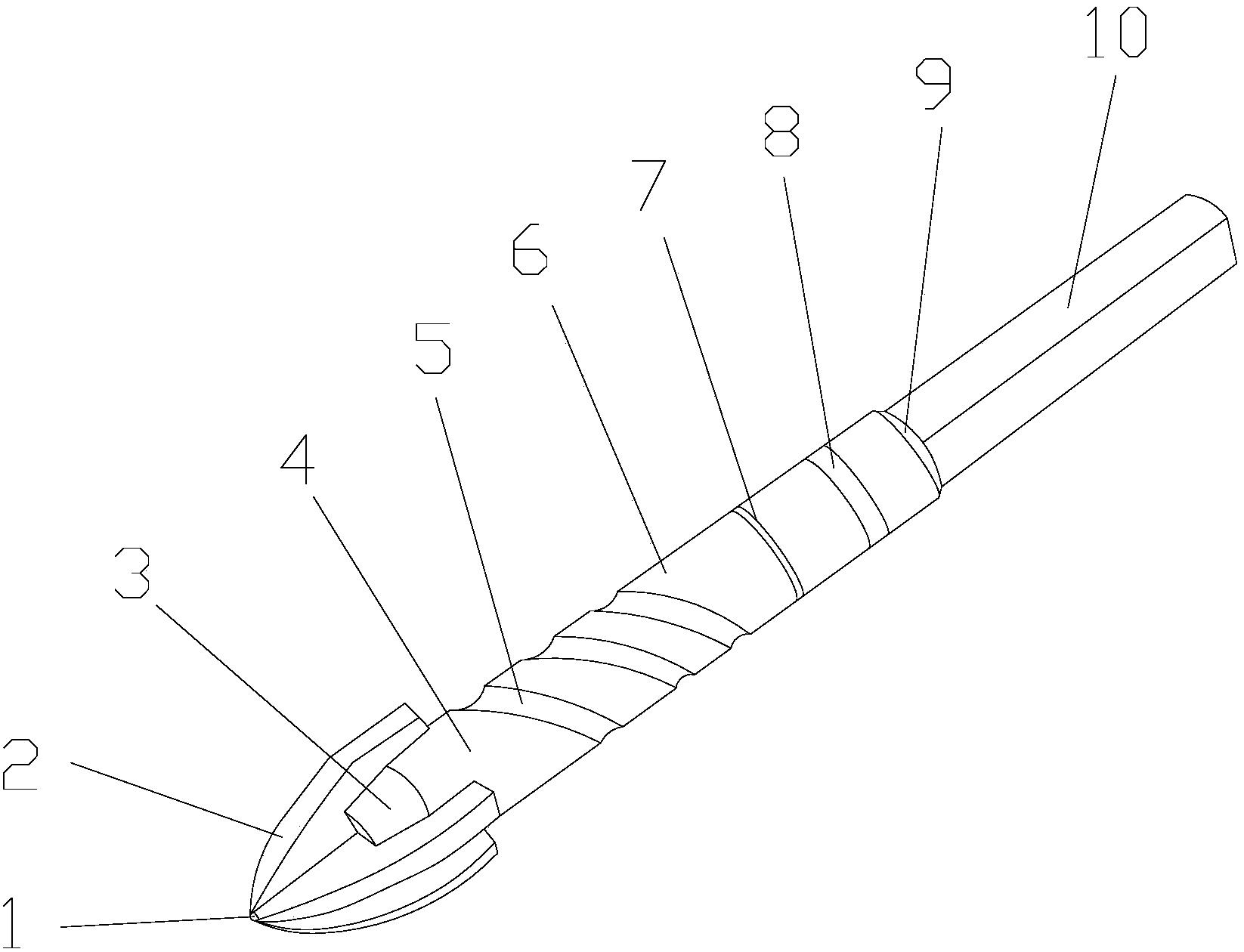

       一种多功能的三角钻头，其特征在于：其结构包括金刚石(1)、钻头主体(2)、钻头连接杆(3)、主杆体(4)、排屑槽(5)、连接杆(6)、第一定位环(7)、第二定位环(8)、连接套(9)、电动机连接杆(10)，所述金刚石(1)和钻头主体(2)连接，所述钻头主体(2)和钻头连接杆(3)连接，所述钻头连接杆(3)和主杆体(4)连接，所述主杆体(4)上设有排屑槽(5)，所述主杆体(4)和连接杆(6)连接，所述连接杆(6)上设有第一定位环(7)，所述第一定位环(7)的后部设有第二定位环(8)，所述连接杆(6)和连接套(9)连接，所述钻头主体(2)包括第一钻头条(201)、金刚石固定口(202)、主轴(203)、第二钻头条(204)、排屑条(205)，所述第一钻头条(201)和主轴(203)连接，所述主轴(203)和第二钻头条(204)连接，所述金刚石固定口(202)和主轴(203)连接，所述第一钻头条(201)和排屑条(205)连接，所述第二钻头条(204)和排屑条(205)连接。
