　　申请号：201610565624.7
　　申请人：河南理工大学
　　发明人：罗晨旭 韩晓明 荆双喜 冷军发 刘瑜 王世峰 李新华 刘宁 郑兴帅 李欣潮

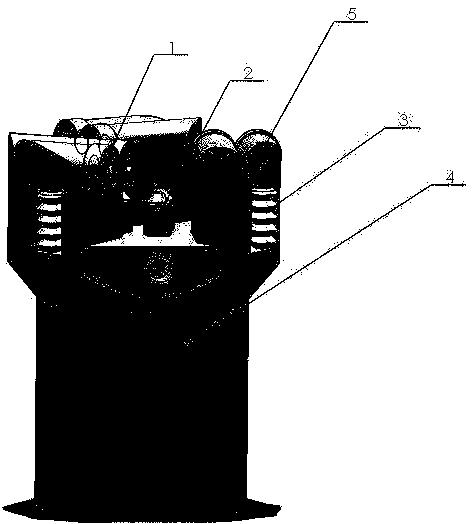

　　摘要： 本发明公开了一种具有多功能的PDC钻头，和以往的PDC钻头相比较其主要特征在于；一是聚晶金刚石复合片切削齿是一体化切削齿，当某个切削齿磨损后可以卸掉更换新的切削齿。二是钻头的中心部位带有三个具有一定倾斜角度的锥形刀，对钻头钻进效果更有进一步的辅助效果。三是钻头的刀身上有三个轴向的多齿滚刀，在钻进过程中对外层煤岩具有很好的钻进效果，使钻进过程简单，也在一定程度上对切削齿起到保护作用。此钻头不仅大大减少钻头的浪费，使整个钻进过程变得容易，更在很大程度上提高了钻头的工作效率和延长了整个钻头的工作寿命。 　　主权利要求：1.一种可拆卸切削齿滚刀PDC钻头，其特征在于可拆卸一体化切削齿、三个锥形刀、三个多齿滚刀；所述的一体化切削齿包括复合片和齿柱，齿柱上留有螺纹与钻头刀壁是螺纹连接，当某一个螺纹受到磨损时可以拆卸掉更换新的一体化切削齿，所述的三个锥形刀替换了以往普通的两个复合片，在钻进过程中由于其本身结构和所设置的角度能起到更高的钻进效果；所述的三个多齿滚刀，轴向安装在齿身上，在钻进过程中对外层煤岩进行钻进，并对复合片起到一定的保护作用。
