豪特曼高精密斜进式数控端面外圆磨床 厂家直供，办事处本地化服务。
一、 技术规格：
编号 | 项目 | 单位 | FX32A-35CNC |
1 | 加工能力 | 工作台最大旋径 | mm | 320 |
两顶心最长距离 | mm | 500 |
有效磨削长度 | mm | 350 |
最大研磨直径 | mm | 320 |
两顶心间最大载荷 | Kg | 150 |
砂轮尺寸：直径×宽度×孔径 | mm | 510×50×203.2 |
砂轮转速 | rpm | 1670 |
最大线速度 | m/s | 45 |
2 | 控制系统 | 控制器（二次开发） |
| SIEMENS |
3 | 砂轮头 | 进给角度 | Deg | 60 |
X轴进给速度 | mm/min | 6000 |
X轴进给行程 | mm | 300 |
X轴最小设定单位 | mm | 0.001 |
4 | 头架 | 主轴转速 | rpm | 0-500 |
主轴形式 |
| 同动或定心 |
顶针 |
| M.T5 |
5 | 尾座 | 自动伸缩距离 | mm | 40 |
顶针 |
| M.T4 |
6 | 工作台 | Z轴快速移动速度 | mm/min | 8000 |
Z轴最小设定单位 | mm | 0.001 |
最大移动行程 |
| 550 |
旋转角度 | Deg | +7/-3 |
7 | 马达 | 砂轮主轴马达 | Kw | 7.5 |
X轴进给马达 | Kw | 3.5 |
Z轴进给马达 | Kw | 3.5 |
头架主轴马达 | Kw | 1.5 |
冷却水马达 | Kw | 0.18 |
尾座油泵马达 | Kw | 0.75 |
润滑油泵浦 | Kw | 0.1 |
8 | 标准精度 | 真圆度 | mm | 0.0015 |
圆柱度 | mm | 0.003 |
直线度 | mm | 0.003 |
X轴定位精度 | mm | 0.003 |
Z轴定位精度 | mm | 0.003 |
X轴重复定位精度 | mm | 0.002 |
Z轴重复定位精度 | mm | 0.002 |
粗糙度 | mm | ≤Ra0.25 |
9 | 其他 | 机器净重（全罩式） | Kg | 5000 |
毛重 | Kg | 5300 |
包装尺寸（长×宽×高） | mm | 4000×3500×2500 |
二、 设备描述：
1、 本体

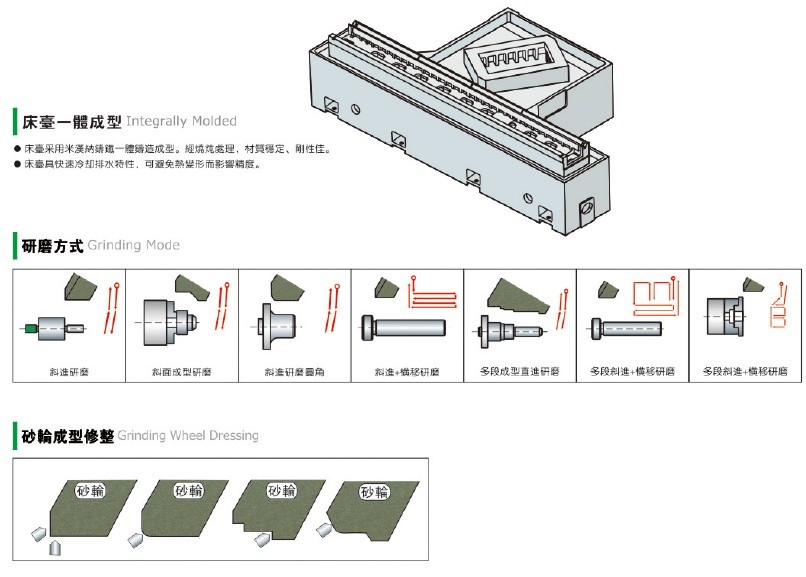

本体及构件采用米汉纳高级铸铁FC30铸成，经人工正常化热处理，再经过自然时效处理。构件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界一流设备一次装夹加工。精密尺寸可达微米级，确保设备配件高精度。砂轮座本体采用斜进式结构，磨削为斜进直切式，可很好的满足端面磨削，及清根加工。
2、 自动润滑系统
机床导轨及精密滚珠丝杆持续不断地受到自动润滑系统的供油润滑，确保更长使用寿命，及长期保持最佳精度。冷却系统与机体分开，消除振动并且有利散热。
3、 自动化系统

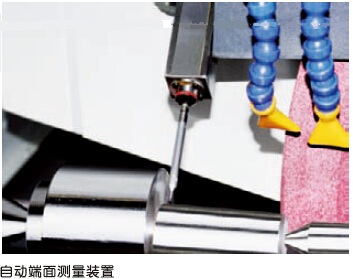

标配采用德国西门子高端CNC数控系统，并经过二次开发，傻瓜式人机对话操作模式，配以西门子伺服电机。并备有众多选购配备可供选择，包括自动端面测量装置，自动外径测量装置，附有踏板的自动液压尾座、自动液压卡盘装置，砂轮自动平衡装置等等。
三、设备配置：标准附件
序号 | 项目名称 | 产地 | 厂牌/型号 | 数量 |
1 | CNC数控系统 | 德国 | 西门子828D | 1套 |
2 | 伺服电机 | 德国 | 西门子 | 2套 |
3 | 滚珠丝杆 | 日本 | THK | 2支 |
4 | 砂轮主轴/头架主轴 | 台湾 | 健倡
