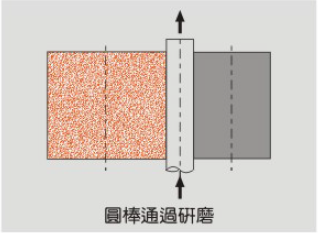

一、 棒料磨削高精度豪特曼无心磨床 FX-18S技术规格：
项目 | 单位 | 机型FX-18S |
标准机型加工范围(直径) | mm | Φ 1-60(定制100) |
研磨轮尺寸(外径*宽*内径) | mm | Φ455*205*Φ228.6 |
调整轮尺寸(外径*宽*内径) | mm | Φ255*205*Φ111.2 |
研磨轮转速 | RPM | 1500 |
调整轮转速 | RPM | 0-250 |
研磨轮驱动马达 | KW | 11.5 |
调整轮伺服马达 | KW | 3.0 |
油压泵驱动马达 | KW | 0.75 |
冷却泵驱动马达 | KW | 0.25 |
调整轮进刀手轮 | mm | 3.5/转 0.05/刻度 |
调整轮微调手轮 | mm | 0.1/转 0.001/刻度 |
工作台进刀手轮 | mm | 9.0/转 0.10/刻度 |
工作台微调整手轮 | mm | 0.2/转 0.001/刻度 |
修整进刀手轮 | mm | 2.0/转 0.01/刻度 |
调整轮倾斜角度 | 度 | +6°～-5° |
调整轮回转角度 | 度 | ±6° |
机械尺寸 | mm | 2350×1960×1550 |
装箱尺寸 | mm | 2900×2400×1850 |
机械重量 | KG | 2850 |
装箱重量 | KG | 3000 |

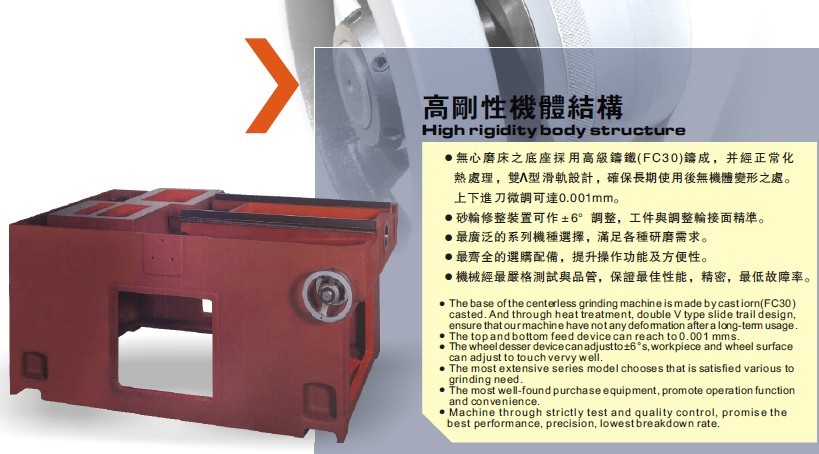

1、 本体
本体及构件采用高级铸铁FC-30一次铸成。经人工正常化热处理，再经过自然时效处理。构件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等设备一次装夹加工。精密尺寸可达微米级，确保设备基础构件高精度。
2、 主轴系统
采用台湾原装主轴，为 SNCM-21H合金钢，经调质、渗碳热处理后再经计算机控制深冷处理，其表层硬度达 HRC-62°以上，单边有效硬化层达1.5mm以上，主轴采用动压油膜主轴。

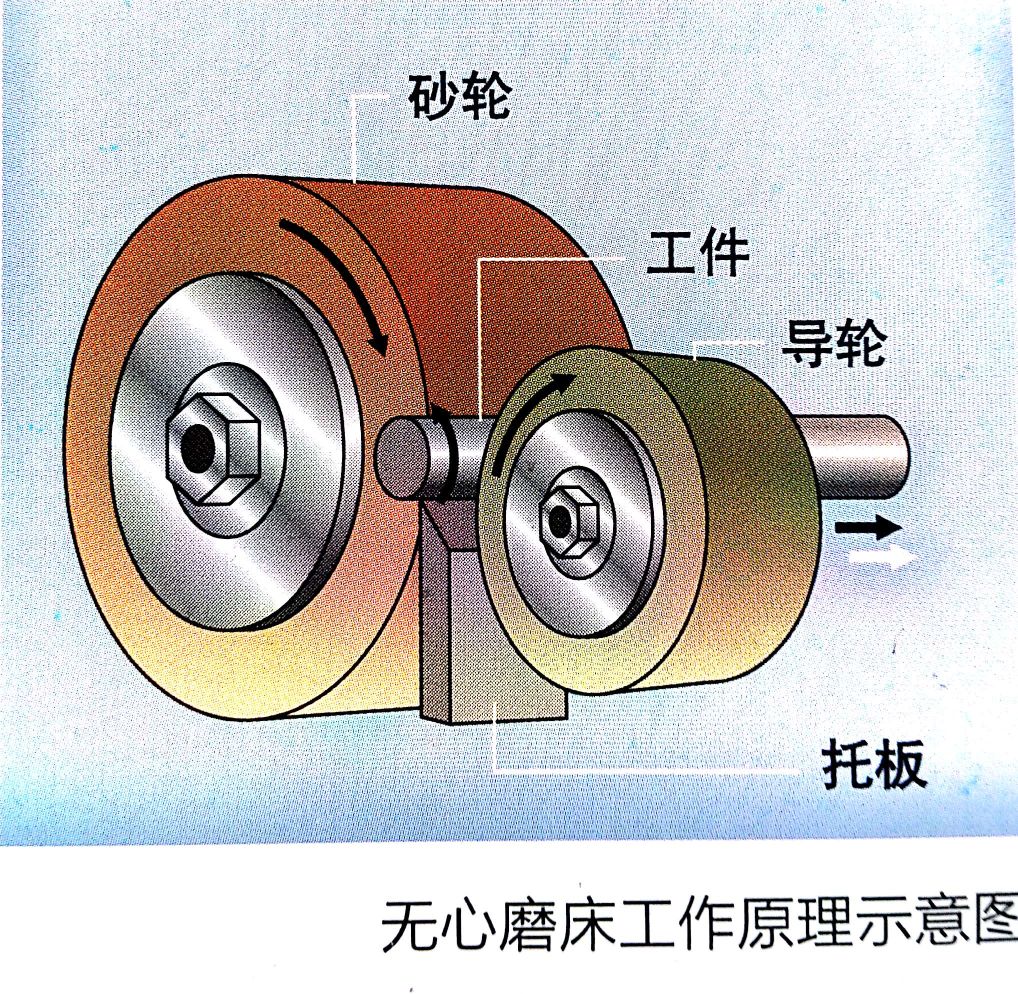

3、 调整轮传动系统
调整轮主轴驱动为台湾台达无极变速马达， FX-18S 转速控制 0-250rpm(数字控制)可任意设定转速，调整到合适线速度，当调整轮外径变化时仍可保持相同的线速度，研磨出优秀产品。
伺服马达巧妙设计安装在调整轮箱上并用同步皮带直接传动，可以在研磨时与调整轮同时打倾斜角度，保证两皮带轮始终平行。克服了旧型无心磨床用链条多节传动产生的惯量损失和链条夹角带来的诸多不利影响。并且避免了经常更换链条和拉链弹簧。
三\设备配置：
1、标准附件
序号 | 项目名称 | 产地 | 厂牌/型号 | 数量 |
1 | 砂轮/导轮主轴 | 台湾 | 健倡 | 2支 |
2 | 砂轮电机 | 台湾 | 东元 | 1组 |
3 | 导轮伺服电机 | 台湾 | 台达 | 1组 |
4 | 丝杆 | 台湾 | PMI | 2根 |
5 | 标配砂轮 | 上海 | 美国/诺顿 | 1块 |
6 | 标配导轮 | 台湾 | 嘉宝 | 1块 |
7 | 液压工作站（油箱及油泵，油泵电机） | 台湾 | OMAX | 一组 |
8 | 钻石修刀笔 | 台湾 | 台湾嘉宝 | 2支 |
9 | 水箱及水泵 | 台湾 | BAOYUAN | 1套 |
10 | 电路系统 | 日本 | 日本富士 | 1套 |
11 | 工作灯 | 台湾 | 台湾EMINENT | 1组 |
12 | 停止刀架、停止标准刀板 | 东莞 | 豪特曼 | 1套 |
13 | 通过刀架、通过标准刀板 | 东莞 | 豪特曼 | 1套 |
14 | 法兰拔具组 | 东莞 | 豪特曼 | 1套 |
15 | 工具箱及维护工具 | 东莞 | 豪特曼 | 1套 |
16 | 机床水平基础螺丝及基础脚垫 | 东莞 | 豪特曼 | 1套 |
2、特殊附件(选配)
序号 | 项目名称 | 厂牌/型号 | 产地 | 数量 |
1 | 磁铁+纸带双效过滤机 | 220L | 东莞 |
