豪特曼高精密数控内圆磨床IG150
一\ 技术规格：
序号 | 项目 | 单位 | 机型：IG150 |
1 | 加工 能力 | 可磨削内孔径范围 | mm | Φ6～150 |
2 | 研磨孔最长深度 | mm | 150 |
3 | 工作最大外轮廓直径 | mm | 220 |
4 | 床面上旋径 | mm | 380 |
5 | 可安装卡盘规格 | mm | 6″手动/液压卡盘 |
6 | 工作台之最大行程 | mm | 540 |
7 | 工作头 主轴 | 工作头座旋转角度 | Deg | 前2°后15° |
8 | 工作头主轴转速 | RPM | 50-1500 |
9 | 主轴结构形式 |
| 套筒式轴承式主轴 |
10 | 主轴锥孔规格 |
| MT-5 |
11 | 主轴驱动方式 |
| 伺服电机 |
12 | X轴 （工件主轴） | X轴进给行程 | mm | 410 |
13 | X轴进给速度 | mm /min | 0-10000 |
14 | X轴进给最小分辨率 | mm | 0.001 |
15 | Z轴 （工作台） | Z轴进给行程 | mm | 540 |
16 | Z轴进给速度 | mm /min | 0-10000 |
17 | Z轴进给最小分辨率 | mm | 0.001 |
18 | 电机 参数 | 砂轮主轴（机械主轴） | KW | 1.5 |
19 | 电主轴（选配） | KW | 5 （匹配转速） |
20 | 砂轮转速 | RPM | 10000~50000可选 |
21 | X轴进给伺服电机 | KW | 2.2 |
22 | Z轴进给伺服电机 | KW | 2.2 |
23 | 工作头伺服电机 | KW | 1.5 |
24 | 冷却水泵电机 | KW | 0.37 |
25 | 润滑油注油器电机 | KW | 0.018*2 |
26 | 其它 | 机床尺寸（长*宽*高） | mm | 2400*1930*1790 |
27 | 机器重量 | KG | 3500 |
二\设备主要配件特性
1、 砂轮主轴

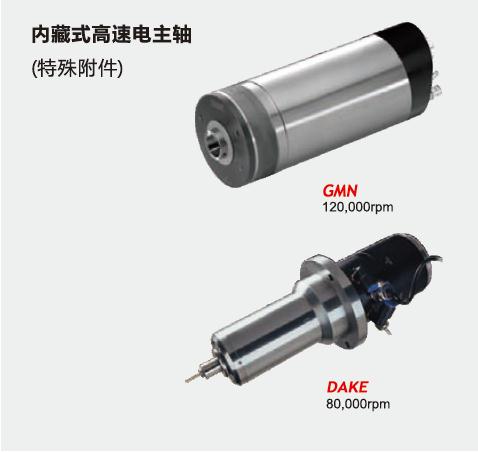

砂轮主轴选用FAG高精密主轴轴承套筒式结构，无需单独润滑，维护简单，免除了金属对金属的接触，砂轮主轴具有高刚性及高精度的特性，可获得近乎永久的使用寿命。针对特殊工件研磨，可选配电主轴，具备增加线速度之功能。

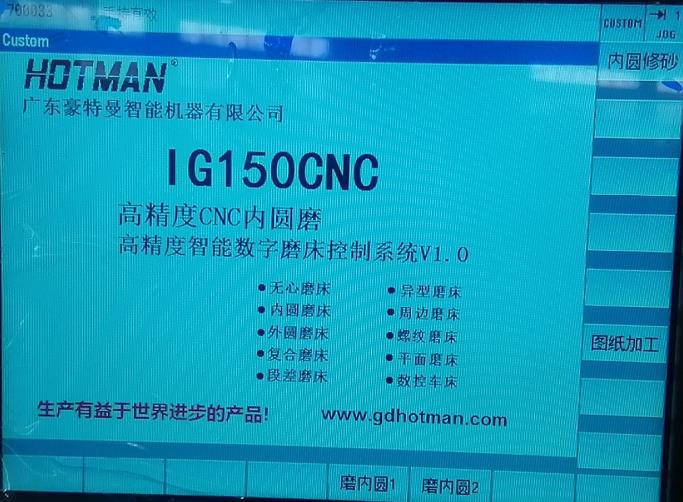

2、 数控系统
采用德国西门子828D数控系统，经过二次开发，中文傻瓜操作界面，配以西门子高性能伺服电机，使设备数控系统和传动系统有较好的兼容性，同时具备自动修砂和自动补偿功能，保障了进刀和磨削的稳定性和精度。
3\豪特曼售后服务体系完善,在广东和河南建有生产基地,在全国主要工业城市建有10多个办事处.
