豪特曼异形随动非圆磨床GP32型
1、技术领先--先进的磨削理念
豪特曼GP32系列高精密随动磨床无论是设计理念或者制造技术都是当今磨床产品之佼佼者。

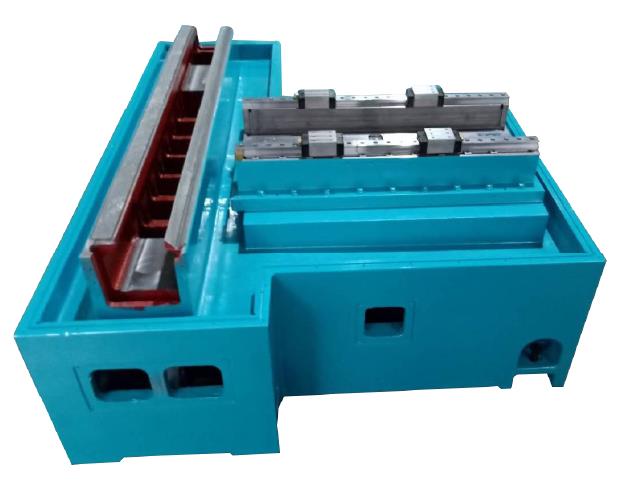

2、稳定可靠--优秀的刚性结构 高精度表现
机床经过严苛的环境和条件进行测试，具有突出的精度保持性，适合从单件到大批量生产的要求，在异型磨削及非圆磨削行业应用广泛。

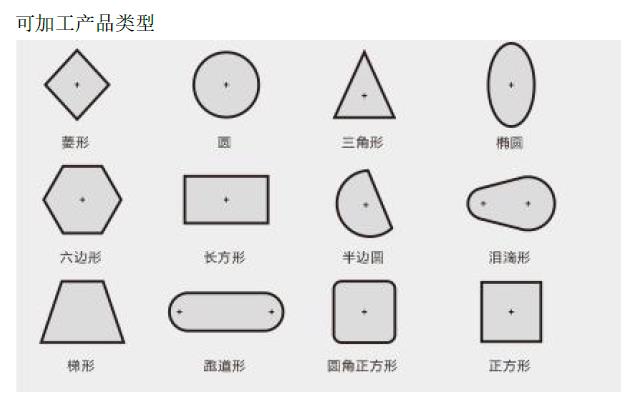

3、性能突出--针对异形零件加工的优异性能
高精度、高刚性、高效率是这款磨床的基本特性，达到了性能和效率的完美结合。由于机床优异的性能表现，以及出色的柔性设计，可广泛应用航空、医疗、液压、模具、机器人减速机核心零件、汽车零配件等各个行业。

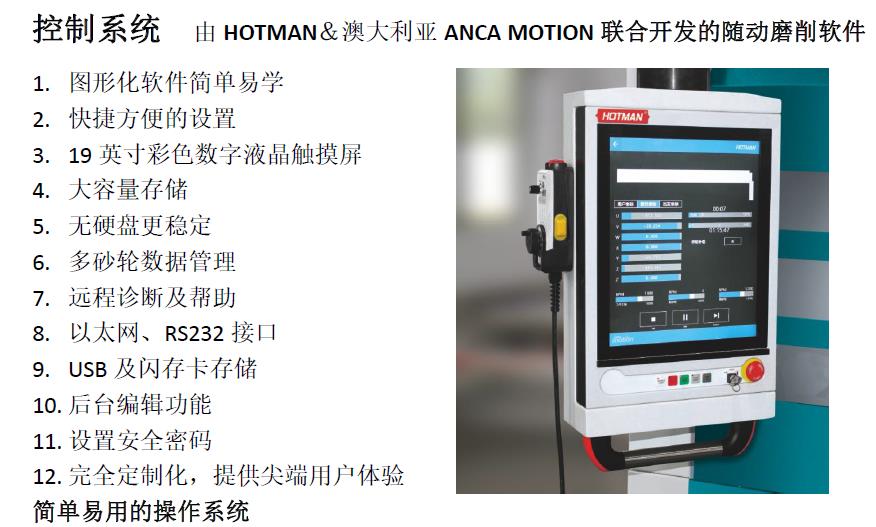

4、操作简易--简单易用的操作系统
由HOTMAN豪特曼＆LYNUC铼钠克 开发的最新一代用户友好的图形化编程软件拥有简单快速的设置以及直观的用户界面，不需要操作者输入复杂的G代码和子程序，操作简单易学，让编程和设置更加快捷。用户体验与操作感受非凡。
5、技术参数
项目 | 参数 |
工作范围 |
|
中心高 | 200mm |
回转直径 | Φ380mm |
磨削直径 | Φ320mm |
两顶之间磨削长度 | 600mm |
工作台回转（600型） | ﹢6°/-9° |
两顶之间最大承座 | 60kg |
砂轮架 |
|
可旋转角度范围（手动） | ±15° |
砂轮主轴类型 | 动静压砂轮主轴（标配油冷） |
砂轮主轴速度范围 | 1650/1850/2100rpm |
标准砂轮尺寸（φ×W×B） | Φ450×38-50×127mm |
特殊砂轮尺寸（φ×W×B） | Φ510×50-80×203mm |
砂轮主轴电机功率 | 3.75KW/5.5KW（特殊） |
砂轮最高线速度 | 45m/s |
砂轮主轴冷却方式 | 油冷 |
工件直驱头架 |
|
转速范围 无级调速 | 0-600rpm |
主轴锥孔锥度 | MT-4 |
工装转接套型号 | MT-4 |
工件头架可旋转角度范围 | ﹢15°/-15° |
夹持承载（带工装） | 150Nm |
永磁同步电机功率（S1-100%/KW） | 3KW |
连续额定输出扭矩（S1-100%/A） | 47.8Nm |
编码器品牌 | 雷尼绍 |
主轴冷却方式 | 水冷 |
头架旋转重复定位精度 | ±2arcsec |
轴端锥孔跳动 | ≤0.001 |
主轴轴端端面跳动 | ≤0.002 |
轴向刚度（N/um） | ≥500 |
径向刚度（N/um） | ≥400 |
头架移动方式 | 手动标配气浮 |
尾座 |
|
套筒直径 | Φ50mm |
套筒行程 | 32mm |
莫氏锥度 | MT-4 |
尾架移动方式 | 手动标配气浮 |
砂轮架进给-X轴（直线电机） |
|
X轴行程 | 350mm |
X轴直线电机推力 | 1044-4271N |
X轴直线电机加速度 | ≤0.2G |
X轴进给速度 | 15m/min |
HPG（电子手轮）进给量 | 0.0001mm |
可编程最小进给量 | 0.0001mm |
海德汉增量光栅尺分辨率 | 0.0001mm |
X轴进给定位精度 | ≤0.0016mm |
X轴进给重复定位精度 | ≤0.0014mm |
砂轮主轴采用优化的动静压轴承结构，驱动系统由集成的油冷系统进行冷却，确保砂轮头架一直保持在一个热稳定的状态下工作。
主轴由大功率电机驱动，砂轮直径达φ510mm，令磨削效率倍增。
动静压轴承采用深腔和浅腔相结合的结构，在主轴启动后，依靠深浅腔的阶梯效应形成楔形油膜，产生静压承载力和动压承载力的叠加力，大大增加了主轴的承载力。
动静压轴承采用多个对称均布的承载油腔结构，既保证了主轴旋转精度，也大大增加了主轴抗变形的刚度。
动静压轴承因外部供油系统向其供油，在轴承内孔与转轴外径之间形成了一层高压油膜，使得转轴始终处于完全液体摩擦状态，降低了摩擦系数，进而提高了主轴旋转速度。
主轴油具有阻尼减振和“均化”误差的作用，从而保证了动静压轴承主轴具有很高的旋转精度、运转平稳性以及很长的精度保持寿命。
