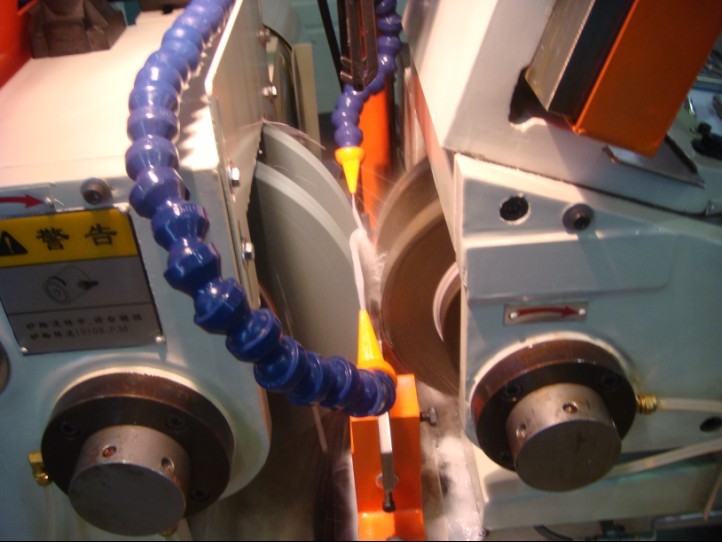

豪特曼高精密数控自动无心磨床FX-12CNC
一、 技术参数：
项目 | 单位 | 机型FX-12CNC-4 |
标准机型加工范围(直径) | mm | 0.5-40 |
研磨轮尺寸(外径*宽*内径) | mm | Φ305*150*Φ120 |
调整轮尺寸(外径*宽*内径) | mm | Φ205*150*Φ90 |
研磨轮转速 | RPM | 1950 |
砂轮最高线速度 | m/s | 35 |
进给速度 | mm/min | 8000 |
调整轮转速 | RPM | 0-350无极 |
研磨轮驱动马达 | KW | 5.5 |
调整轮伺服马达 | KW | 2.0 |
自动修砂伺服马达 | KW | 1.5 |
油压泵驱动马达 | KW | 0.75 |
冷却泵驱动马达 | KW | 0.125 |
调整轮进刀精度 | mm | 0.001 |
调整轮微调手轮 | mm | 0.1/转 0.001/刻度 |
进刀最小精度 | mm | 0.001 |
定位精度 | mm | ≤0.003 |
重复定位精度 | mm | ≤0.002 |
主轴跳动精度 | mm | ≤0.002 |
粗糙度 | um | Ra0.2 |
加工精度 | mm | 0.002 |
调整轮倾斜角度 | 度 | +6°～-5° |
调整轮回转角度 | 度 | ±5° |
机械尺寸 | mm | 1800×1400×1450 |
装箱尺寸 | mm | 2350×1650×1770 |
机械重量 | KG | 2000 |
装箱重量 | KG | 2300 |

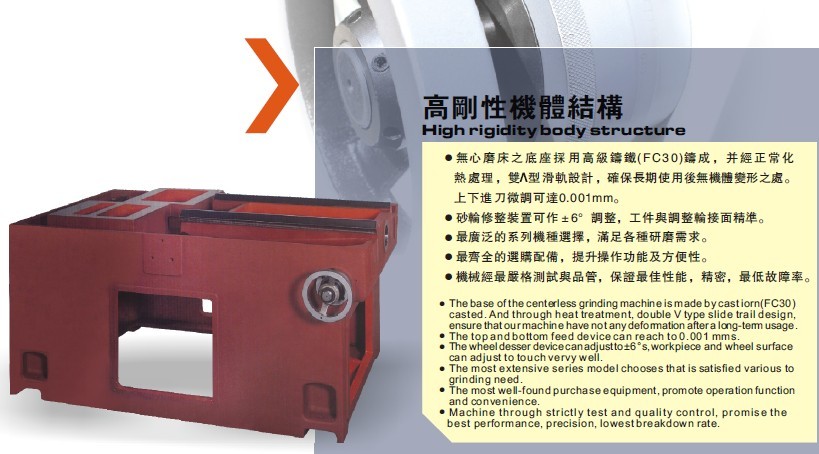

二\主要功能说明
1﹑修砂系统：
采用十字结构两轴伺服自动修砂系统，通过数控系统实现两轴联动插补修砂，对带锥度、弧度工件实现成型切入式磨削。修砂装置采用燕尾槽纯手工铲花结构，保障修整装置的精度和稳定性。
2、 主轴循环油系统
主轴自动润滑循环油(高级锭子油10#)与油压修整装置为同一油泵，分体式油箱，清洗换油方便，主轴循环油经两个滤油装置过滤并装有压力控制器，确保主轴寿命。

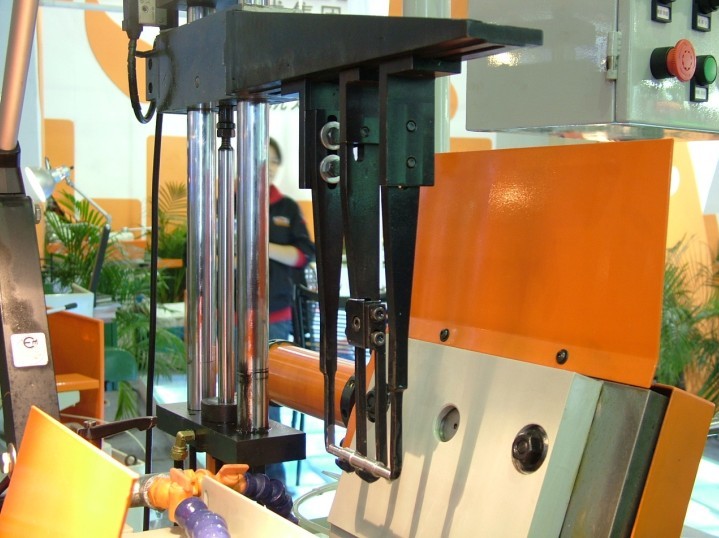

3、 自动上下料系统（选配）
根据客户的工件要求，可以配置龙门架式自动上下料机械手，通过排齿式或振动盘把工件送至定料位置，由龙门架配置的自动夹手夹料，吊放至托板上，由后定位装置实现定位。磨削完毕后，由收料夹手自动夹料，放入传送带并自动滚到收料箱，可实现全自动化磨削。
三\设备主要配置：标准附件
<td width="142" style="border-top: non
序号 | 项目名称 | 产地 | 厂牌/型号 | 数量 |
1 | 数控系统 | 德国 | 西门子 | 1套 |
2 | 砂轮/导轮主轴 | 台湾 | 健倡 | 2支 |
3 | 砂轮电机 | 台湾 | 东元 | 1组 |
4 | 伺服电机 | 德国 | 西门子 | 3组 |
5 | 滚珠丝杆 | 日本 | THK | 3根 |
6 | 标配砂轮 | 上海 | 美国/诺顿 | 1块 |
7 | 标配导轮 | 台湾 | 嘉宝 | 1块 |
8 | 液压工作站（油箱及油泵，油泵电机） | 台湾 | OMAX | 一组 |
9 | 钻石修刀笔 | 台湾 | 台湾嘉宝 | 2支 |
10 | 水箱及水泵 | 台湾 | BAOYUAN | 1套 |
11 | 电路系统 | 日本 | 日本富士 | 1套 |
12 | 工作灯 |
