豪特曼高精密数控周边磨床H400
一、 技术规格表：
项目 | 单位 | 机型：H400 |
C轴 |
行程 | Deg | ∞ |
最大速度 | rpm | 500 |
定位精度 | Deg | 0.006° |
重复定位精度 | Deg | 0.001° |
X轴 |
行程 | mm | 115 |
快速进给速度 | mm/min | 10000mm/min |
切削进给速度 | mm/min | 0~3600mm |
定位精度 | mm | 0.005 |
重复定位精度 | mm | 0.002 |
Z轴 |
行程 | mm | 600 |
快速进给速度 | mm/min | 10000mm |
切削进给速度 | mm/min | 0~3000 |
定位精度 | mm | 0.01 |
重复定位精度 | mm | 0.005 |
B轴 |
行程 | Deg | -90°~+90° |
快速进给速度 | °/s | 200 |
切削进给速度 | °/s | 0~90° |
重复定位精度 | Deg | 0.002° |
砂轮轴参数 |
砂轮直径 | mm | 400 |
转速 | rpm | 0~4000 |
功率 | Kw | 7.5 |
离线修整器 |
砂轮直径 | mm | 150 |
最高转速 | rpm | 8000 |
功率 | KW | 0.8 |
在线修整器（选配） |
砂轮直径 | mm | 150 |
最高转速 | rpm | 8000 |
行程 | mm | 0~63 |
修整进给速度 | mm/min | 0~720 |
修砂轴功率 | Kw | 0.8 |
加工参数（产品规格：不同规格需要更换工装） |
最大厚度 | mm | 35 |
最大旋径 | mm | φ50 |
C轴工装夹紧（视产品可增大） |
夹紧力 | N | 200~2500 |
装机容量 |
总功率 | KW | 25 |
尺寸（长*宽*高） | mm | 3400*3600*1900 |
油冷却过滤装置尺寸（选配） | mm | 1800*1200*1500 |
机床净重 | kg | 7500 |
二、设备描述：

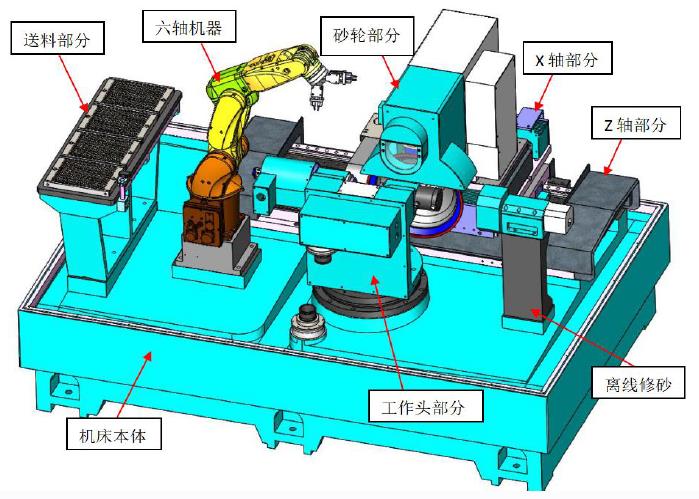

机台特性：本设备属于四轴磨削中心，主要适用于硬质合金、陶瓷和CBN等材质切槽和切断刀具的磨削。采用先进的数控系统，并可通过六轴机器人实现上下料，可实现各个角度旋转，减少了刀片翻转工序，进一步提高效率，缩短磨削时间。通过更换工装也可实现各种标准和非标刀具的磨削。
2、机器人送收料
工件通过六轴机器人运送装夹，生产效率高，精度高，运行过程：
系统控制六轴机器人MZ07工作，基恩士传感器检测识别工件，机器人转至料盘夹取待加工工件至吹屑盒初步吹去毛刺杂质等，最后送至工作头夹取加工。
3\修整砂轮部分：
内部采用安川伺服电机，控制外圆修砂滚轮，自动修砂减少了人工二次装夹和拆卸的步骤，节省了大量的人工成本和生产时间，电主轴驱动大砂轮旋转工作，XZ轴驱动其进给。
