申请号：CN202221277540.0

申请人：山东聊城君锐超硬材料有限公司

发明人：曾祥云  杨华峰  王小龙  王伦宗

摘要：一种人造金刚石合成原料热导率测量装置，包括底座,底座上有升降测量装置；所述升降测量装置包括：操作台、按钮、显示屏、工作箱、若干固定块、一对滑轨、一对限位杆、标准气缸、电机、放置板、固定板、小型搅拌器、工作仓、支脚和移动测量组件；本实用新型涉及人造金刚石测量技术领域，本案的有益效果为：通过升降测量装置，解决了通常没有搅拌装置，合成原料没有充分混合就测量，结果不准确，一般只能测量固定深度从而得到热导率，数据较为单一，不能多次测量，数据有误差，没有统一操作台，操作面板往往处于不同位置，作业时增加工作步骤等问题。

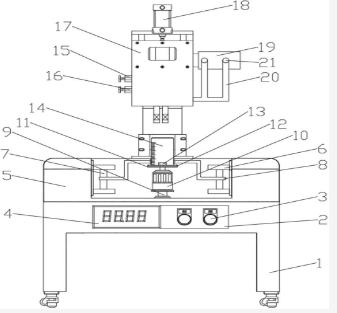

主权利要求: 1.一种人造金刚石合成原料热导率测量装置，包括底座,其特征在于底座上有升降测量装置；所述升降测量装置包括：操作台、按钮、显示屏、工作箱、若干固定块、一对滑轨、一对限位杆、标准气缸、电机、放置板、固定板、小型搅拌器、工作仓、支脚和移动测量组件；所述支脚安装在所述底座下壁面，所述操作台安装在所述底座上，所述按钮安装在所述操作台上，所述显示屏安装在所述底座上，所述工作箱安装在所述底座上壁面，所述标准气缸安装在所述工作箱内，所述电机安装在所述标准气缸驱动端，所述放置板安装在所述电机驱动端，所述固定板安装在所述放置板上端，所述工作仓安装在所述固定板上，所述若干固定块安装在所述工作箱内，所述一对滑轨分别安装在所述固定块上，所述小型搅拌器安装在所述电机驱动端，所述一对限位杆安装在所述一对滑轨上，且与所述工作仓连接。
