申请号:    201721169187.3

申请人:    扬州伽码超硬材料有限公司

发明人:    相炳坤; 王仕杰; 周思浩; 苏文玉; 吴昊

摘要：

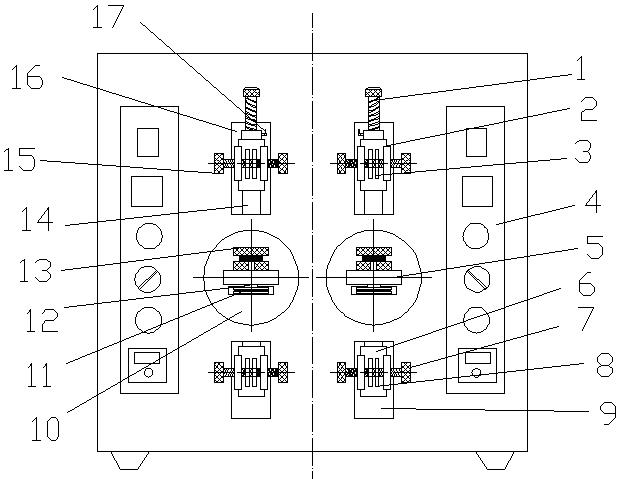

        本实用新型涉及金刚石抛光领域，尤其涉及一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，包括机身、控制系统、往复运动机构、模具夹持机构、抛光棒夹持机构、导轨滑块机构；所述往复运动机构包括：偏心轮、连杆以及与偏心轮相连的第一电机；所述模具夹持机构包括：旋转模具座、以及与旋转模具座同轴的第一皮带轮；所述抛光棒夹持机构包括上夹紧机构、下夹紧机构，其中上夹紧机构设有弹簧缓冲件；所述控制系统主要由控制面板、变频器、控制线路组成。本实用新型具有结构简单、工作效率高、工作稳定、精度高、操作方便等优点。

主权利要求：

        1 .一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征在于，包括机身、控制系 统、往复运动机构、模具夹持机构、抛光棒夹持机构、导轨滑块机构；所述往复运动机构包 括：偏心轮、连杆以及与偏心轮相连的第一电机；所述模具夹持机构包括：旋转模具座、以及 与旋转模具座同轴的第一皮带轮；所述抛光棒夹持机构包括上夹紧机构、下夹紧机构，其中 上夹紧机构设有弹簧缓冲件；所述控制系统主要由控制面板、变频器、控制线路组成。

        2 .根据权利要求1所述的一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征 在于，所述旋转模具座是采用螺纹固定模具的，且可以固定多种型号的模具。

        3 .根据权利要求2所述的一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征 在于，所述旋转模具座在第二电机的驱动下，同第一皮带轮一起绕竖直轴旋转。

        4 .根据权利要求1所述的一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征 在于，所述上夹紧机构、下夹紧机构与导轨相连，且是采用螺纹旋转夹紧原理夹持抛光棒 的。

        5 .根据权利要求4所述的一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征 在于，所述上夹紧机构设有螺栓锁紧装置。

        6 .根据权利要求1所述的一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征 在于，所述滑块固定在机身上。

        7 .根据权利要求1所述的一种用于拉伸模定径区金刚石薄膜抛光的线抛光机，其特征 在于，所述连杆与导轨相连，保证往复运动的实现。
