申请号: 201721326969.3

申请日: 2017.10.16

申请人: 河南四方达超硬材料股份有限公司

发明人: 刘慧苹; 杨赛飞; 王彩利; 方海江

       摘要：

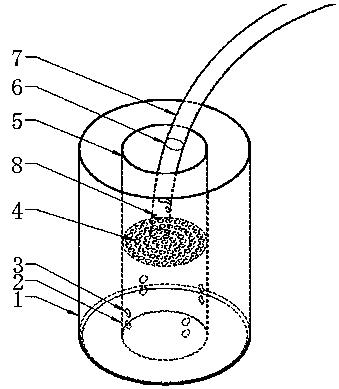

       本实用新型公开了一种金刚石微粉集料装置，包括沉降分选抽料管、盛料筒和集料筒，所述的抽料管通过集料筒顶部的盖孔插入圆柱形的集料筒内，所述的圆柱形集料筒中部设置有过滤网，集料筒下部侧壁设置有圆孔形的出料口，圆柱形集料筒放置于盛料筒中；所述的抽料管侧壁设置有喷料口。本实用新型结构简单，可以有效地收集分选出的金刚石微粉，且很好避免新抽出的物料将盛料筒中沉降好的物料翻起，加速物料的收集，同时利于上清液的循环利用。

       主权利要求:

       一种金刚石微粉集料装置，包括沉降分选抽料管、盛料筒和集料筒，其特征在于：所述的抽料管通过集料筒顶部的盖孔插入圆柱形的集料筒内，所述的圆柱形集料筒中部设置有过滤网，集料筒下部侧壁设置有圆孔形的出料口，圆柱形集料筒放置于盛料筒中；所述的抽料管侧壁设置有喷料口。
