申请号: 201721390548.7

申请日: 2017.10.26

申请人: 河南飞孟金刚石工业有限公司

发明人: 李建林; 耿蓬波; 李立; 李花蕾; 赵春红; 司蕊蕊

       摘要：

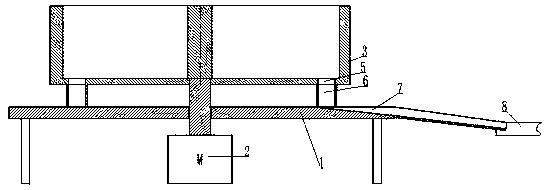

       本实用新型公开了一种合成块自动组装装置，包括带支腿的平台，所述平台下方设有电动机，所述平台上方设有与电动机输出轴连接的圆盘，所述圆盘内通过若干个以圆心到壁边的隔断将圆盘内腔分为与合成块组成零件数量相同的区域，每个区域靠壁边处设有下料口，下料口下方接有下料管，下料管下口贴近平台上表面；所述平台上表面设有一个向外倾斜的斜槽，斜槽起始处贯穿下料管运动区域在平台上的投影范围，所述斜槽末端连接直线震动送料器。与现有技术相比，本实用新型结构简单，对合成块各部件进行排序，有助于后续组装。

       主权利要求:

       一种合成块自动组装装置，其特征在于，包括带支腿的平台，所述平台下方设有电动机，所述平台上方设有与电动机输出轴连接的圆盘，所述圆盘内通过若干个以圆心到壁边的隔断将圆盘内腔分为与合成块组成零件数量相同的区域，每个区域靠壁边处设有下料口，下料口下方接有下料管，下料管下口贴近平台上表面；所述平台上表面设有一个向外倾斜的斜槽，斜槽起始处贯穿下料管运动区域在平台上的投影范围，所述斜槽末端连接直线震动送料器。
