申请号: 201721404417.X
申请日: 2017.10.27
申请人: 河南飞孟金刚石工业有限公司
发明人: 李建林; 牛富宏; 李立; 李花蕾; 赵春红; 司蕊蕊
摘要:

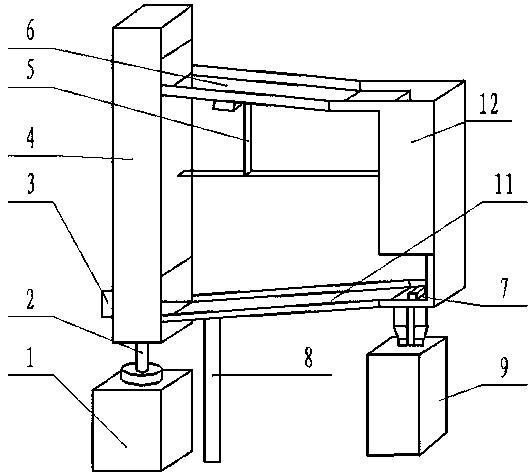

本实用新型涉及一种树脂金刚石性能检测装置,包括升降通道、支架、支撑柱、抗冲击底座、导滑槽、气缸和两个微动开关,升降通道上下两端侧面设有开口,上下开口分别与上端导滑槽和下端导滑槽相接,气缸的活塞杆穿过升降通道底部的通孔伸入升降通道,活塞杆的端部设有一托片;在升降通道下端侧面设置一微动开关控制活塞杆伸出,上端导滑槽底部设置另一微动开关控制活塞杆缩回。与现有技术相比,本实用新型结构简单稳固,安装使用方便,操作简单,无需人工移动落球位置,落球可自动无限循环对被测产品进行冲击;弹性元件的设置可保证落球从升降通道的上端开口处出去;落球点定位准确。
主权利要求:
一种树脂金刚石性能检测装置,包括升降通道、支架、支撑柱、抗冲击底座、导滑槽、气缸和两个微动开关,两个微动开关与气缸电连接,分别控制活塞杆伸出与缩回,其特征在于;所述升降通道底部设有通孔,顶端内部斜向设置弹性元件,上下两端侧面设有开口,上下开口分别与上端导滑槽和下端导滑槽相接,上端导滑槽的另一端连接到竖直设置的冲击通道的上端口,下端导滑槽的另一端与设置在抗冲击底座上的产品槽相接,产品槽另一端与冲击通道的下端口相接;所述气缸的活塞杆穿过升降通道底部的通孔伸入升降通道,活塞杆的端部设有一托片;在升降通道下端侧面设置一微动开关控制活塞杆伸出,上端导滑槽底部设置另一微动开关控制活塞杆缩回。
