申请号: 201721440428.3

申请日: 2017.11.01

国家/省市:中国江苏(32)

主分类号:B24D 7/18(2006.01)

授权公告号:207358895U

授权公告日:2018.05.15

分类号: B24D 7/18(2006.01); B24D 7/06(2006.01)

申请人: 江苏信实精密工具有限公司

发明人: 许晓磊

代理人: 于浩江

代理机构:苏州铭浩知识产权代理事务所（普通合伙）(32246)

申请人地址:江苏省苏州市高新区鸿禧路32号（F-4号厂房）

摘要：本实用新型涉及一种内包覆式金刚石滚轮，包含轮体、包覆圈和补偿环；所述轮体为石墨材料，轮体的外圈设置有黏合剂层，金刚石颗粒通过黏合剂层粘合在轮体上；所述包覆圈为高强度的高分子材料，通过注塑的方式与轮体的内圈以及两侧部配合；所述补偿环的直径与轮体的直径相等，补偿环设置在轮体的左右两侧，并与包覆圈两侧的端部配合；本实用新型的内包覆式金刚石滚轮，使用石墨作为轮体材料，在保证轮体性能的同时，解决了轮体成本问题；并设置包覆圈与轮体配合，包住轮体的内壁和两侧，避免石墨粉尘在加工时逸散，影响机构精度或造成损耗，并通过补偿环来解决注塑件容易与轮体外圆弧面不齐平，导致黏合剂层产生加工误差的问题。

主权利要求

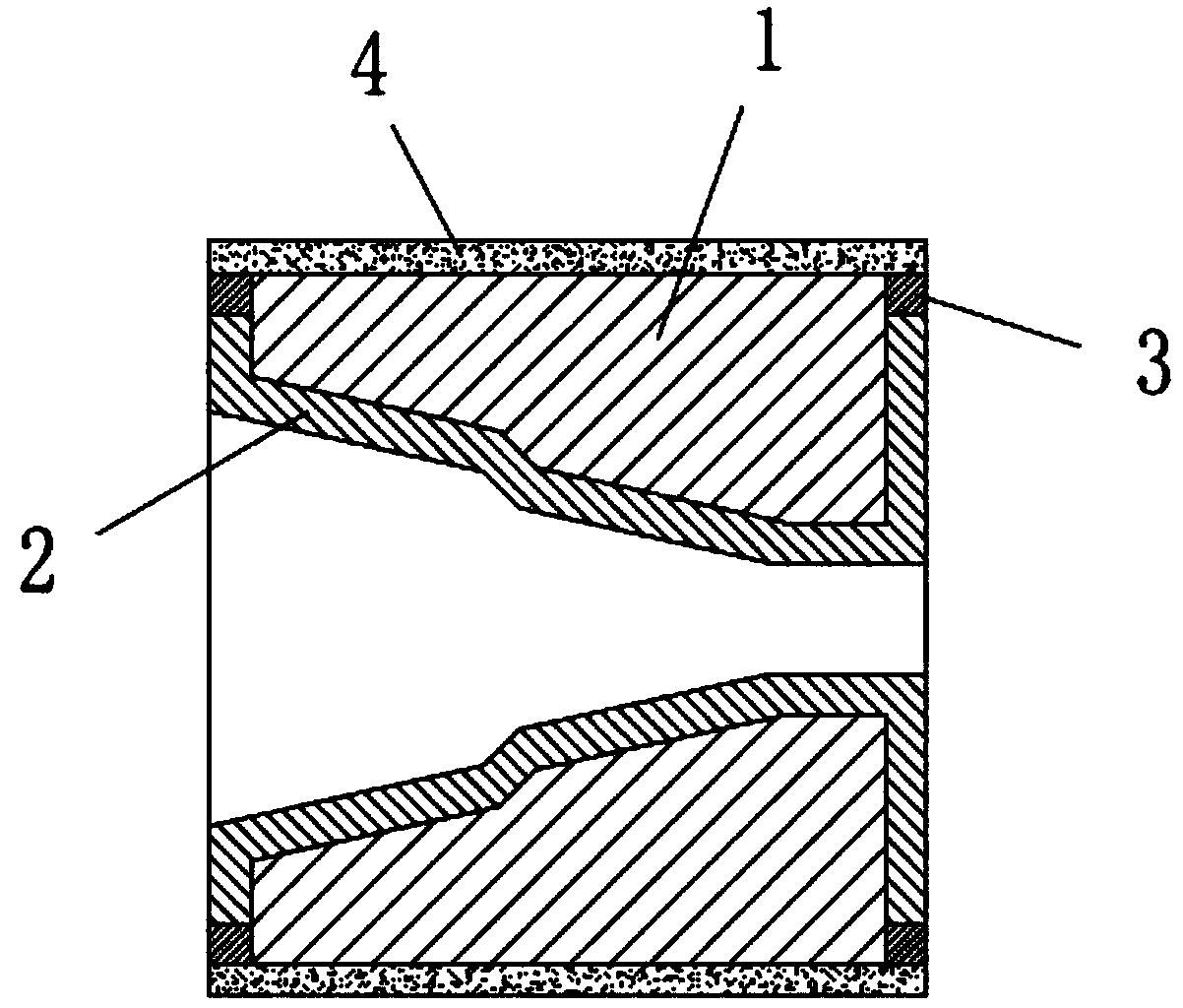

一种内包覆式金刚石滚轮，其特征在于：包含轮体（1）、包覆圈（2）和补偿环（3）；所述轮体（1）为石墨材料，轮体（1）的外圈设置有黏合剂层（4），金刚石颗粒通过黏合剂层（4）粘合在轮体（1）上；所述包覆圈（2）为高强度的高分子材料，通过注塑的方式与轮体（1）的内圈以及两侧部配合；所述补偿环（3）的直径与轮体（1）的直径相等，补偿环（3）设置在轮体（1）的左右两侧，并与包覆圈（2）两侧的端部配合。
