申请号: 201721323642.0

申请日: 2017.10.16

申请人: 内蒙金属材料研究所

发明人: 孙凌夫; 战中学; 刘国忠; 周喜顺; 李海豹; 孙全喜; 刘泽林; 宋亚辉; 田迎春; 刘春

       摘要：

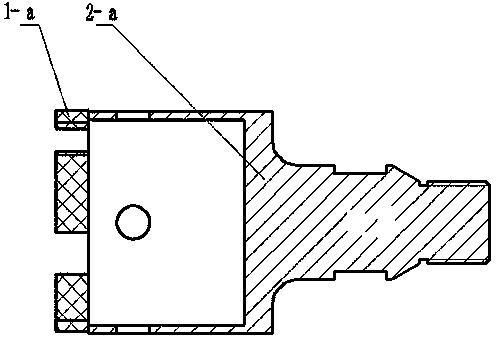

       一种金刚石钻头，包括金刚石刀片（1）和刀体（5）两部分，金刚石刀片（1）固定在刀体（5）上，其特征是：刀体（5）包括锥体导向结构（2）、刀体开孔结构（3）、刀体中心结构（4），其中锥体导向结构（2）由圆筒（2‑1）和锥台状筒（2‑2）结合而成，所述金刚石刀片（1）固定锥体导向结构（2）的圆筒（2‑1）端头，锥台状筒（2‑2）的小端与圆筒（2‑1）的内径相同且同心，大端与刀体开孔结构（3）相连接，刀体开孔结构（3）是一个圆筒，其两侧开有对称的两个方槽，刀体开孔结构（3）与刀体中心结构（4）相连接，刀体中心结构（4）是一个在刀体后侧开的中心通孔。本实用新型对耐磨材料进行钻削加工时避免废料聚集在钻头中，不需要清理废料。

       主权利要求:

       一种金刚石钻头，包括金刚石刀片（1）和刀体（5）两部分，金刚石刀片（1）固定在刀体（5）上，其特征是：刀体（5）包括锥体导向结构（2）、刀体开孔结构（3）、刀体中心结构（4），其中锥体导向结构（2）由圆筒（2-1）和锥台状筒（2-2）结合而成，所述金刚石刀片（1）固定锥体导向结构（2）的圆筒（2-1）端头，锥台状筒（2-2）的小端与圆筒（2-1）的内径相同且同心，大端与刀体开孔结构（3）相连接，刀体开孔结构（3）是一个圆筒，其两侧开有对称的两个方槽，刀体开孔结构（3）与刀体中心结构（4）相连接，刀体中心结构（4）是一个在刀体后侧开的中心通孔。
