申请号: 201721135282.1

申请日: 2017.09.06

申请人: 唐山市金石超硬材料有限公司

发明人: 田波; 王超; 张伟; 孙浩奇; 张晓丽

       摘要：

       本实用新型涉及一种新型金刚石扩孔器结构，属于地质勘察技术领域。技术方案是胎块基体上设有胎块（10）和水口（11），胎块（10）和水口（11）环绕钢体（15）交错布置，两个胎块基体之间的钢体（15）表面形成环状间隙（12），所述胎块（10）上交错布置方聚晶（6）、圆聚晶（7）和金刚石（8）；所述钢体（15）为两端开口的空心圆柱筒体，上端设有外螺纹（9），下端设有内螺纹（13）。本实用新型的有益效果是：适用于地质勘探岩心钻探钻进极易偏斜钻孔中，特别在特殊复杂地层，破碎地层及其水平钻进中有超强的保径与扶正作用，结构简单，使用方便。

       主权利要求:

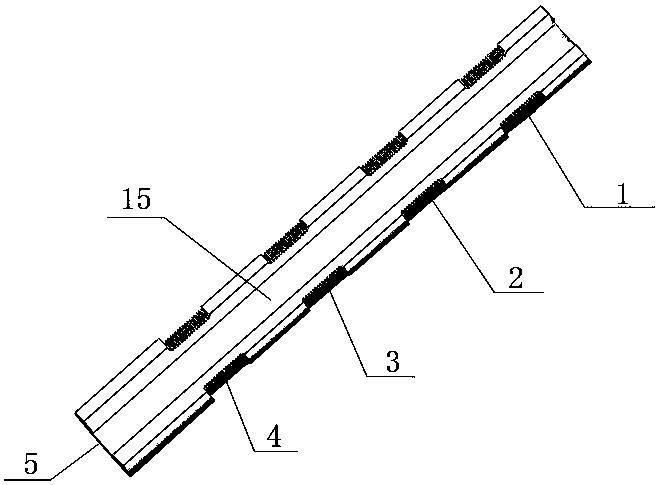

       一种新型金刚石扩孔器结构，其特征在于：包含钢体（15）、胎块基体、水口（11）和胎块（10），钢体（15）外表面上设有多个胎块基体，胎块基体上设有胎块（10）和水口（11），胎块（10）和水口（11）环绕钢体（15）交错布置，两个胎块基体之间的钢体（15）表面形成环状间隙（12），所述胎块（10）上交错布置方聚晶（6）、圆聚晶（7）和金刚石（8）；所述钢体（15）为两端开口的空心圆柱筒体，上端设有外螺纹（9），下端设有内螺纹（13）。
