申请号: 201721135295.9

申请日: 2017.09.06

申请人: 唐山市金石超硬材料有限公司

发明人: 魏春华; 田波; 孙浩奇; 黄伟艇; 马长亮; 赵建梅

       摘要：

       本实用新型涉及一种高效导正扩孔钻头结构，属于地质勘察技术领域。技术方案是：导正钻头之间设有导正钻头主水口（5），导正钻头主水口（5）下面设有导正钻头外侧水口（4）和内侧水口（6），在孕镶金刚石钻头钢体（9）的外表面沿圆周设有多个扩孔钻头，扩孔钻头由合金保径（1）和复合片（2）组合在一起构成，扩孔钻头之间形成外侧水道（3）本实用新型的有益效果是：集导正钻头与扩孔钻头于一体，能够在普通钻孔的基础上扩大孔径时使用，还能够很好的达到扩孔目的，保证导正钻头与扩孔钻头的同轴度，防止孔径偏，钻头效率高，导正效果好，在扩孔的同时有导正作用，能保证钻头沿原来的孔壁钻进，不易跑偏，结构简单，使用方便。

       主权利要求:

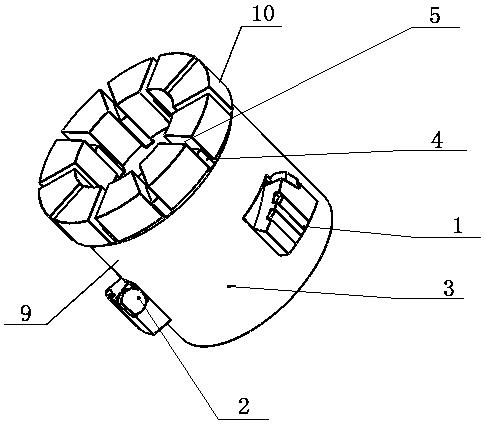

       一种高效导正扩孔钻头结构，其特征在于：包含孕镶金刚石钻头钢体（9）、工作层（10）和扩孔钻头，孕镶金刚石钻头钢体（9）的端部设有工作层（10），所述工作层（10）由多个导正钻头构成，导正钻头之间设有导正钻头主水口（5），导正钻头主水口（5）下面设有导正钻头外侧水口（4）和内侧水口（6），在孕镶金刚石钻头钢体（9）的外表面沿圆周设有多个扩孔钻头，扩孔钻头由合金保径（1）和复合片（2）组合在一起构成，扩孔钻头之间形成外侧水道（3）。
