申请号: 201721042272.3

申请日: 2017.08.18

申请人: 河北小蜜蜂工具集团有限公司

发明人: 翟涛; 陈志勋

       摘要：

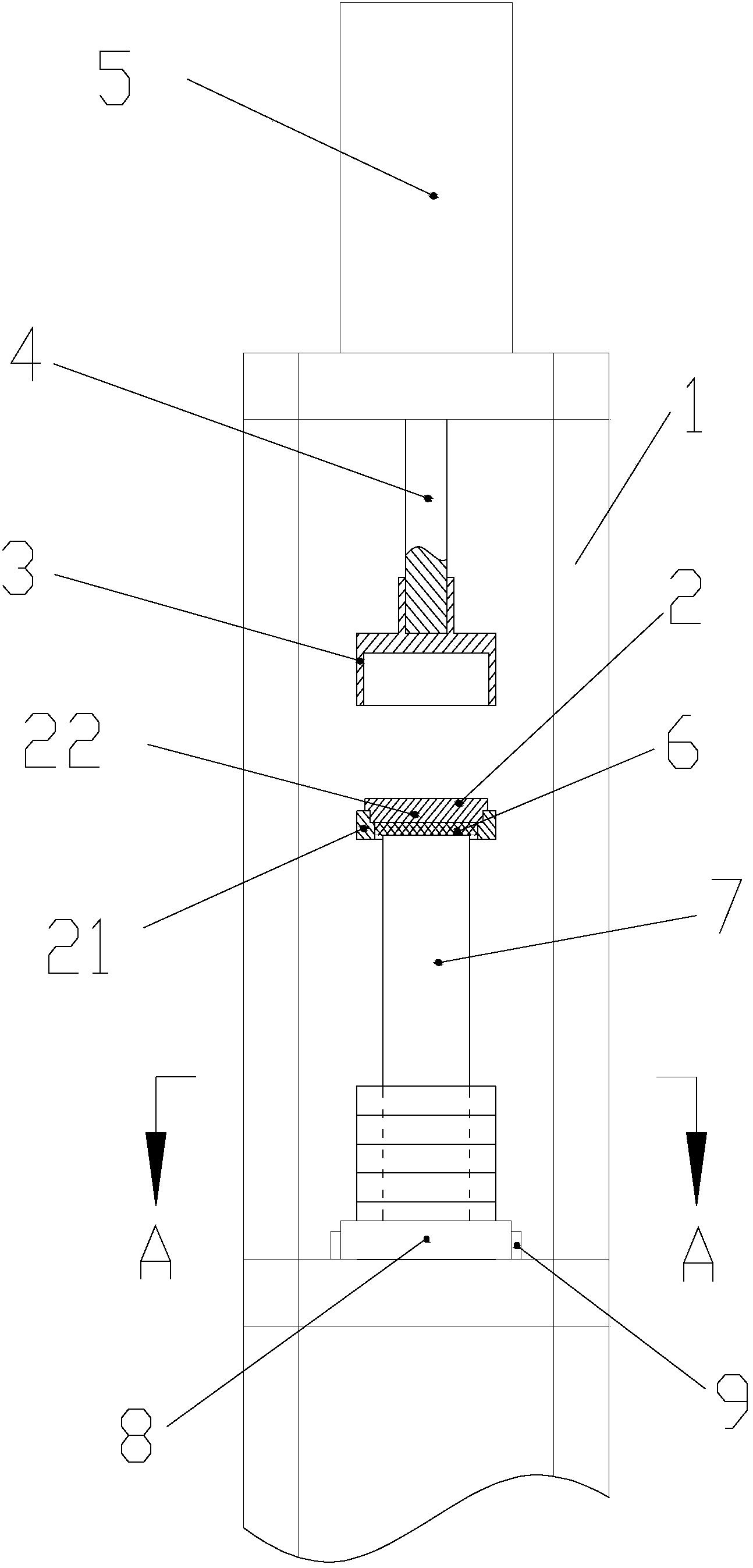

       本实用新型公开了一种金刚石软磨片脱模机，涉及金刚石软磨片脱模装置领域。包括支架、升降装置、立柱和脱模器，所述支架为一个钢型材制成长方体框架结构，所述脱模器为一个倒置的桶状结构，其内径大于花模的外径且小于外模的外径，所述支架固定在地面，所述升降装置竖直设置在支架上面，并且升降装置的活塞杆端朝下设置，所述脱模器设置在活塞杆的下端，所述立柱位于脱模器的正下方并且立柱的下端安装在支架的中部，所述模具以及位于模具中的金刚石软磨片倒置在立柱顶端，并且金刚石软磨片与立柱顶端接触。本实用新型使用方便快捷，大大提高了工作效率，降低了工人的劳动强度。

       主权利要求:

       一种金刚石软磨片脱模机，用于将金刚石软磨片(6)和模具(2)分离，所述模具包括花模(22)和外模(21)，所述花模(22)为一个截面为“凸”字形的回转体，所述外模(21)为一个管状结构，所述外模(21)套设在花模(22)的上部组成桶状结构，所述金刚石软磨片(6)位于花模(22)顶部，其特征在于：包括支架(1)、升降装置(5)、立柱(7)和脱模器(3)，所述支架(1)为一个钢型材制成长方体框架结构，所述脱模器(3)为一个倒置的桶状结构，其内径大于花模(22)最大的外径且小于外模(21)的外径，所述支架(1)固定在地面，所述升降装置(5)竖直设置在支架(1)上面，并且升降装置(5)的活塞杆(4)端朝下设置，所述脱模器(3)设置在活塞杆(4)的下端，所述立柱(7)位于脱模器(3)的正下方并且立柱(7)的下端安装在支架(1)的中部，所述模具(2)以及位于模具(2)中的金刚石软磨片(6)倒置在立柱(7)顶端，并且金刚石软磨片(6)与立柱(7)顶端接触。
