申请号: 201721059667.4

申请日: 2017.08.23

申请人: 泉州众志新材料科技有限公司

发明人: 林江程; 赵扬; 钟剑明; 陈敏

       摘要：

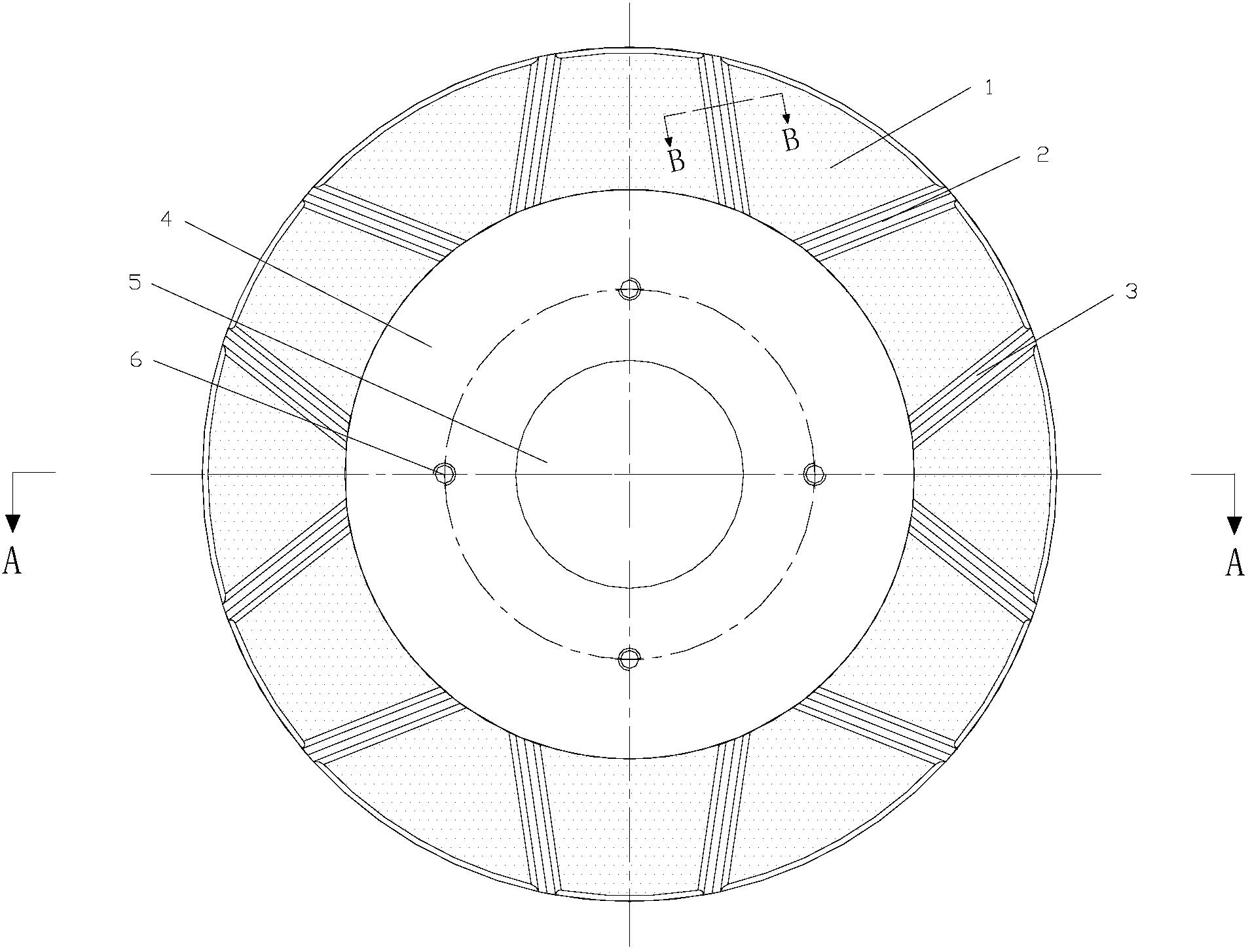

       本实用新型涉及分齿金刚石磨轮，包括环形基体、设于环形基体上表面的金刚石磨层，所述金刚石磨层呈环状结构，金刚石磨层上均设有若干个第一排屑槽，相邻两个第一排屑槽中间设有第二排屑槽，相邻的第一排屑槽和第二排屑槽呈八字形径向对称设置在金刚石磨层上，若干个第一排屑槽和第二排屑槽将金刚石磨层分割成若干个磨齿。本实用新型设置了多道排屑槽，能有效提高该磨轮的排屑能力和冷却能力，两种开槽方向的排屑槽径向对称分布，可平衡磨削产生的应力，将其均匀分散在各个磨齿上，并且分齿结构能大大提高了磨轮的锋利度。

       主权利要求:

       一种分齿金刚石磨轮，其特征在于：包括环形基体、设于环形基体上表面的金刚石磨层，所述金刚石磨层呈环状结构，金刚石磨层上均设有若干个第一排屑槽，相邻两个第一排屑槽中间设有第二排屑槽，相邻的第一排屑槽和第二排屑槽呈八字形径向对称设置在金刚石磨层上，若干个第一排屑槽和第二排屑槽将金刚石磨层分割成若干个磨齿。
