申请号: 201720311966.6

申请日: 2017.03.28

申请人: 上海昌润极锐超硬材料有限公司

发明人: 温简杰

       摘要：

       本实用新型提供一种连续磨抛的超硬复合材料装置，所述装置沿着加工方向依次包括粗磨组件、中磨组件、粗抛组件和精抛组件；所述粗磨组件、中磨组件、粗抛组件和精抛组件均包括磨抛管、设于所述磨抛管外的外壳体、传动机构、密封加料部件；所述磨抛管为中空圆柱体，且中空圆柱体的侧面上设有若干贯通的第一通孔。本申请中装置能够在加工使用过程中及时补充金刚石磨料和切削液，并及时将磨屑及金刚石磨粉、切削液等排出，能使得磨抛效率和精度得到保证，并且能够对加工材料进行连续、不间断的磨抛及在线检测，并可根据检测结果自动进行工艺调整。

       主权利要求:

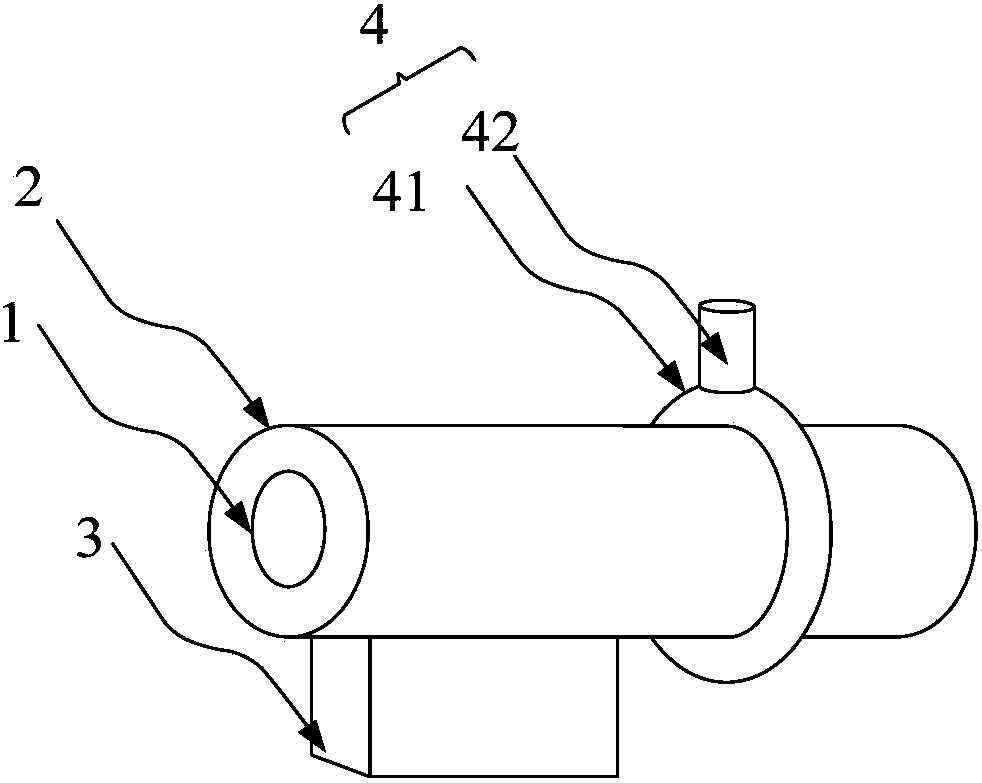

       一种连续磨抛的超硬复合材料装置，其特征在于，所述装置沿着加工方向依次包括粗磨组件(5)、中磨组件(6)、粗抛组件(7)和精抛组件(8)；所述粗磨组件、中磨组件、粗抛组件和精抛组件均包括磨抛管(1)、设于所述磨抛管(1)外的外壳体(2)、传动机构(3)、密封加料部件(4)；所述磨抛管(1)为中空圆柱体，且中空圆柱体的侧面上设有若干贯通的第一通孔(11)；所述外壳体(2)与所述磨抛管(1)固定套接，且所述外壳体(2)与所述磨抛管(1)的侧面之间设有空腔；所述外壳体(2)的两端设有开口；所述传动机构(3)与所述外壳体(2)传动连接；所述密封加料部件(4)一体成型，包括环形绕包部(41)和凸出的进料部(42)；且环形绕包部(41)紧密环绕封接在所述外壳体(2)上，且所述外壳体(2)与环形绕包部(41)相接处设有若干贯通的第二通孔；所述凸出的进料部(42)位于所述外壳体(2)的上方。
