申请号: 201711059313.4

申请日: 2017.11.01

申请人: 胡振宇

发明人: 胡振宇

       摘要：

       本发明公开了一种陶瓷加工用组合式金刚石干磨轮，其结构包括环装压坯、基体托盘、环装基体，环装压坯与基体托盘相连接，环装压坯安装在环装基体上表面，环装基体与基体托盘通过螺栓连接，基体托盘包括散热板、托盘底座、托盘上座、中心孔、螺纹孔、隔热板，散热板安装在托盘底座内部，托盘上座安装在托盘底座上方，本发明一种陶瓷加工用组合式金刚石干磨轮，通过吸附层紧紧吸附在环装基体表面，加工时陶瓷与金刚石层摩擦产生一定的热量，通过隔热层隔档一定的热量，通过隔热板阻隔热量传递到托盘上座中，通过散热板将托盘底座中得到的热量散掉，基体托盘散热功能十分好，热量不会存在基体托盘中，预防基体托盘因过热而受损。

       主权利要求:

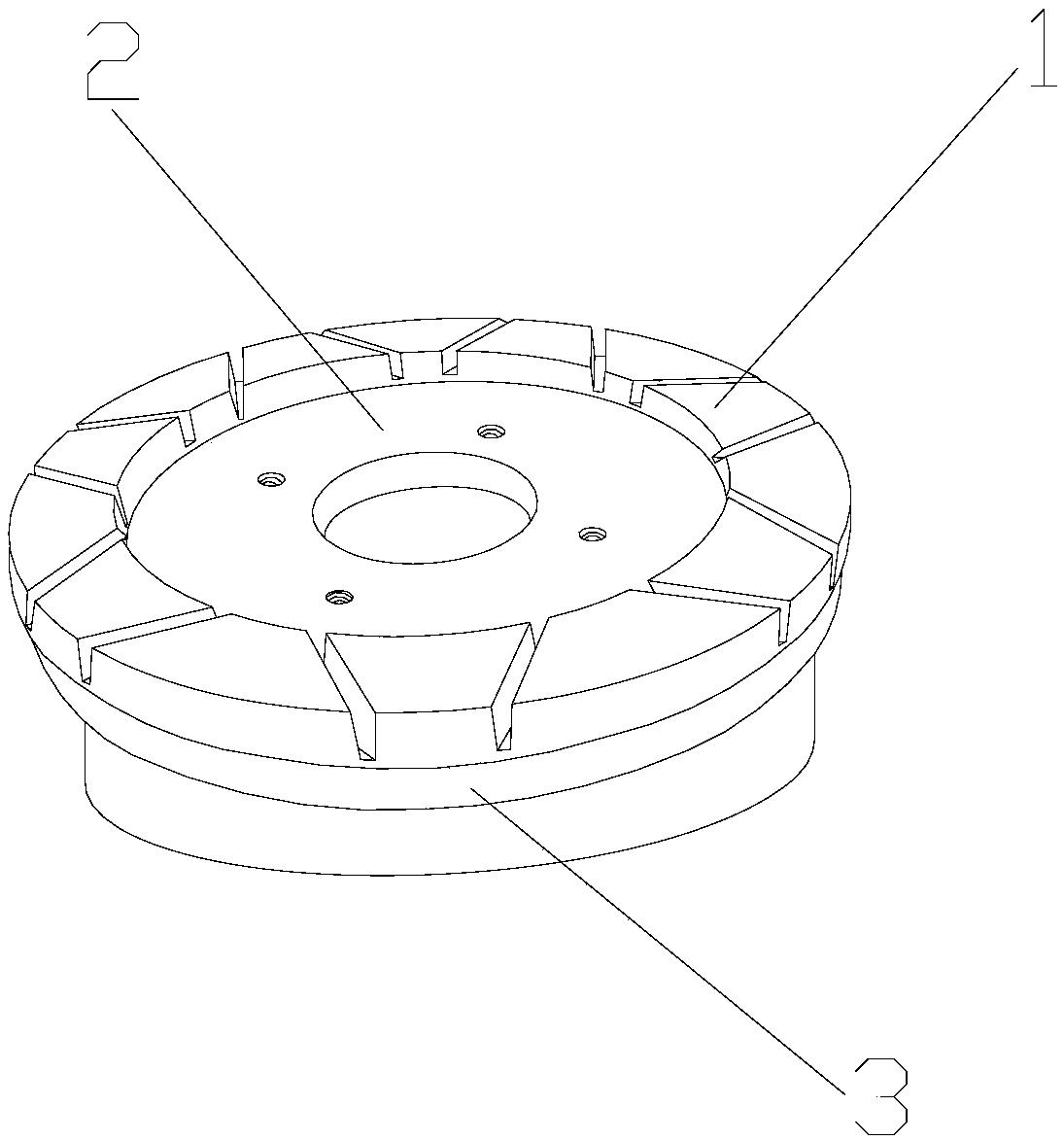

       一种陶瓷加工用组合式金刚石干磨轮，其特征在于：其结构包括环装压坯(1)、基体托盘(2)、环装基体(3)，所述环装压坯(1)与基体托盘(2)相连接，所述环装压坯(1)安装在环装基体(3)上表面，所述环装基体(3)与基体托盘(2)通过螺栓连接，所述基体托盘(2)包括散热板(201)、托盘底座(202)、托盘上座(203)、中心孔(204)、螺纹孔(205)、隔热板(206)，所述散热板(201)安装在托盘底座(202)内部，所述托盘上座(203)安装在托盘底座(202)上方，所述中心孔(204)嵌入托盘底座(202)内部，所述中心孔(204)嵌入托盘上座(203)内部，所述螺纹孔(205)设在托盘底座(202)内部，所述螺纹孔(205)设在托盘上座(203)内部，所述隔热板(206)安装在托盘上座(203)侧面，所述隔热板(206)与托盘底座(202)上表面相连接。
