申请号: 201610538698.1

申请日: 2016.07.08

申请人: 湖北地大金石地质工具有限公司

发明人: 姚邹; 吕仲林; 陈海生

      摘要：

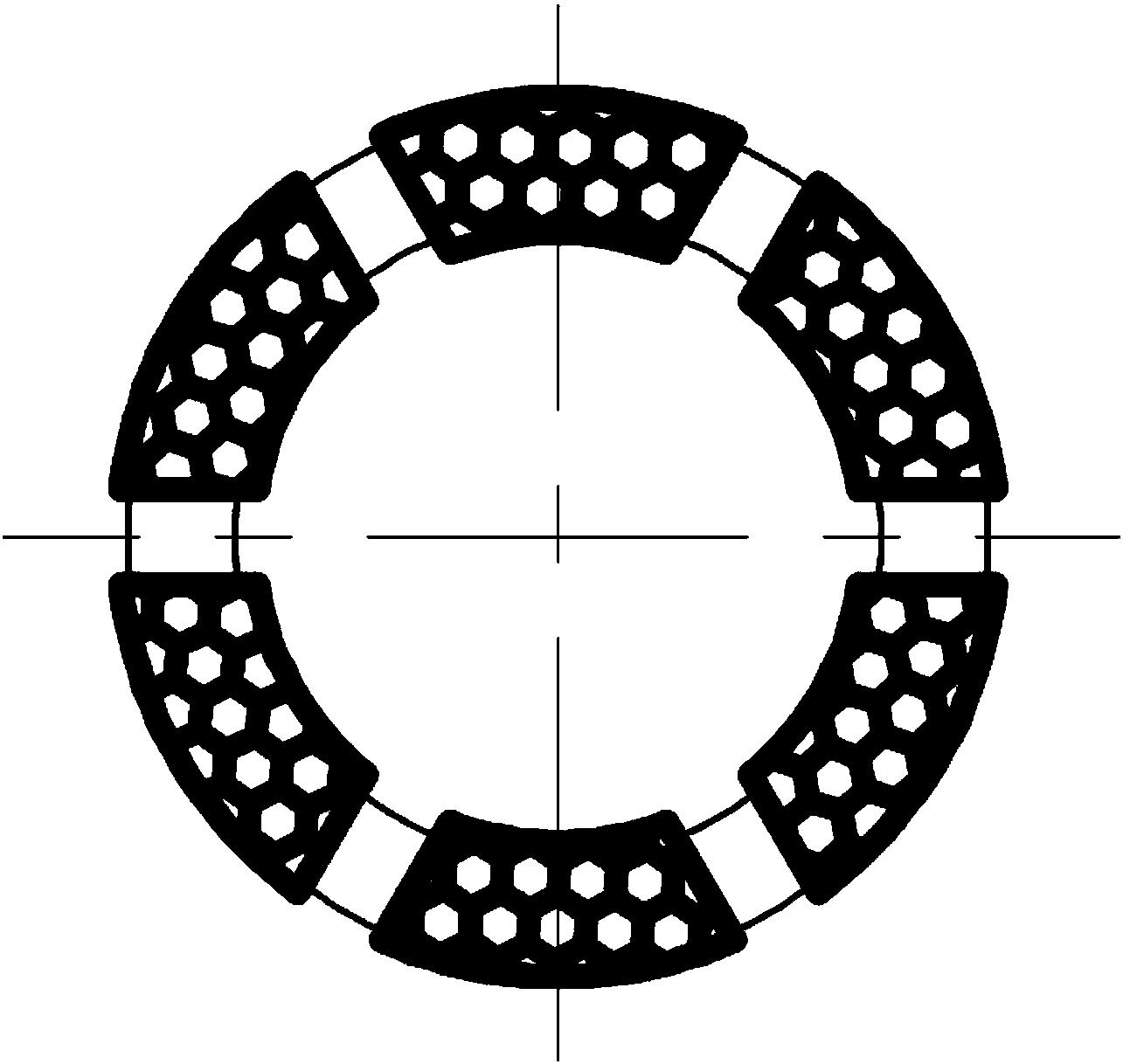

      本发明一种电镀蜂巢结构金刚石钻头，由钢体和工作层构成，所述的工作层是以金属蜂巢结构件为受力骨架，导电片作为内外保径包围在蜂巢结构件上，沉积金属包镶金刚石颗粒均匀附着在蜂巢结构件和导电片上。然后在钢体上镶嵌内外径保径块；将金属蜂巢结构件焊接在钢体上，经镀前处理，用导电片包围金属蜂巢结构件形成完整钻头内外径，钻头封装装模后置入镍钴电镀液中进行电镀，控制电镀沉积率，沉积金属包镶金刚石颗粒均匀附着在金属蜂巢结构件上，电镀金刚石3‑6层，形成均匀的镀层，含金刚石的截面面积占比为10％‑60％。本发明结构稳定整体强度好，钻头冷却效果好，减少了金刚石的碳化，极大地提高钻进效率。

      主权利要求:

      电镀蜂巢结构金刚石钻头，由钢体和工作层构成，其特征在于：所述的工作层是以金属蜂巢结构件为受力骨架，导电片作为内外保径包围在蜂巢结构件上，沉积金属包镶金刚石颗粒均匀附着在蜂巢结构件和导电片上。
