申请号: 201720694841.6

申请日: 2017.06.14

申请人: 北京锐特晶新科技发展有限公司

发明人: 郑震; 薄涛

       摘要：

       本实用新型公开了一种抗冲击金刚石复合齿，其结构包括钻头、齿结构、柄柱、安装凹槽、接触头，钻头设有两个以上的齿结构，钻头和齿结构为一体化结构，柄柱顶部设有钻头，钻头和柄柱焊接，柄柱的四周表面设有两个以上安装凹槽，柄柱和安装凹槽为一体化结构，接触头设于柄柱下，柄柱和接触头为模具一体成型结构；本实用新型的有益效果：设有齿结构，卡齿采用石墨烯材料，硬度高，抗冲力强，通过卡口内壁的小卡槽与卡齿上的圆形凸起配合，不容易被震落，使用效果好。

       主权利要求:

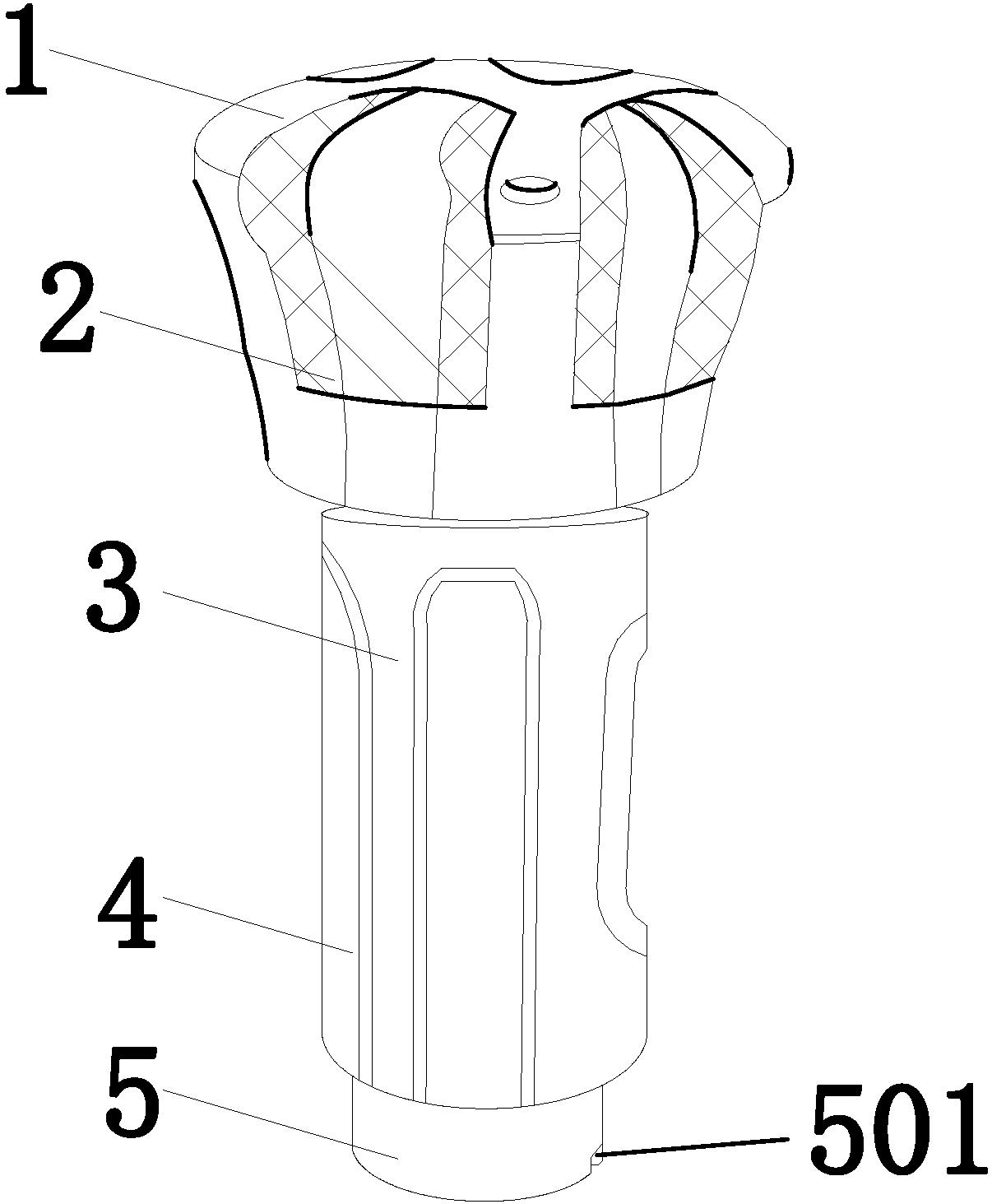

       一种抗冲击金刚石复合齿，其结构包括钻头(1)、齿结构(2)、柄柱(3)、安装凹槽(4)、接触头(5)，所述的钻头(1)设有两个以上的齿结构(2)，所述的钻头(1)和齿结构(2)为一体化结构，所述的柄柱(3)顶部设有钻头(1)，所述的钻头(1)和柄柱(3)焊接，所述的柄柱(3)的四周表面设有两个以上安装凹槽(4)，所述的柄柱(3)和安装凹槽(4)为一体化结构，所述的接触头(5)设于柄柱(3)下，所述的柄柱(3)和接触头(5)为模具一体成型结构，其特征在于：所述的齿结构(2)设有卡口(201)、卡齿(202)、锥形凹槽(203)、凸棱(204)、凸起块(205)，所述的凸棱(204)和钻头(1)固定连接，所述的凸棱(204)设有两个以上的卡口(201)，所述的卡口(201)内壁设有小卡槽，所述的卡齿(202)上设有圆形凸起，所述的圆形凸起和小卡槽采用过渡配合，所述的凸起块(205)设在卡齿(202)的最底部，所述的锥形凹槽(203)设在两个凸棱(204)之间。
