申请号: 201720758273.1

申请日: 2017.06.27

申请人: 河南博锐新材料有限公司

发明人: 李彬; 李文强; 陈佳

       摘要：

       一种含有液位控制的金刚石微粉分选设备，包括机架，机架上固定自动分选装置，自动分选装置包括水洗装置、沉降装置；水洗装置包括位于装置下方的水洗桶、与水洗桶配合的桶盖，桶盖上固定穿设有搅拌机、进水管、探针Ⅰ、探针Ⅱ、探针Ⅲ，搅拌机位于桶盖中心处，在桶盖上方设有平台，平台上固定穿设抽水管，抽水管的管口为弯曲状的J型结构，其进口向上，抽水管通过导管与储液仓连接，储液仓连接有真空泵，储液仓底部设有排料管，排料管连通成品设备。相对于现有技术，本实用新型实现了自动搅拌、自动抽料、自动水循环，生产过程中减少了物料的浪费，节省了人工成本，提高了生产效率。

       主权利要求:

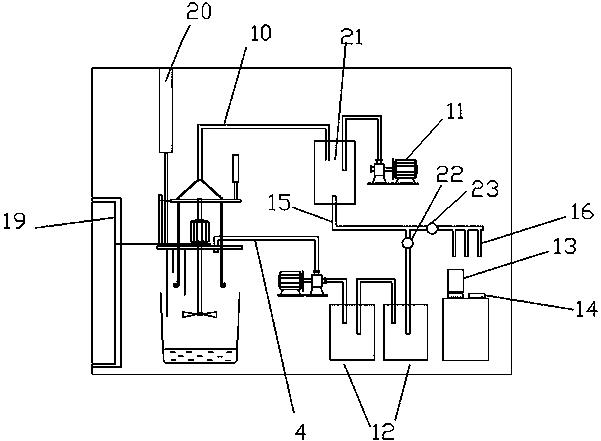

       一种金刚石微粉分选设备，包括机架，机架上固定自动分选装置，其特征在于：自动分选装置包括水洗装置、沉降装置；水洗装置包括位于装置下方的水洗桶（1）、与水洗桶（1）配合的桶盖（2），桶盖（2）上固定穿设有搅拌机（3）、进水管（4），搅拌机（3）位于桶盖（2）中心处，在桶盖（2）上方设有平台（5），平台（5）上固定穿设抽水管（6），抽水管（6）同时穿过桶盖（2）与平台（5），桶盖（2）与运动导轨Ⅱ（19）连接，桶盖（2）上固定气缸Ⅱ（20）的一端，气缸Ⅱ（20）的另一端固定在机架顶部，桶盖（2）上固定运动导轨Ⅰ（17），平台（5）套设在运动导轨Ⅰ（17）外，平台（5）上固定气缸Ⅰ（18）的下端，气缸Ⅰ（18）的上端固定在机架上，抽水管（6）通过导管（10）与储液仓（21）连接，储液仓（21）连接有真空泵（11），储液仓（21）底部设有排料管（15），排料管（15）连通成品设备；成品设备包括沉降装置或/和计量罐（13）。
