       申请号：201710230050.2
       申请人：珠海市钜鑫科技开发有限公司
       发明人：周勃

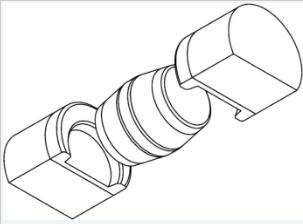

       摘要： 本发明公开了一种限制吃入深度的减震PDC组合复合片，其包括滚刀复合片和夹持复合片。其中，所述滚刀复合片是由聚晶金刚石层与硬质合金基体层组成对称的双圆台结构。夹持复合片由硬质合金基体层和聚晶金刚石层组成，其中聚晶金刚石表面开有用来夹持滚刀复合片的偏心凹槽。滚刀复合片两端的聚晶层分别与两个夹持复合片的凹槽配合。在工作过程中，夹持复合片从两端把持住滚刀复合片，滚刀复合片以滚压的方式对岩石进行破碎。本发明将金刚石复合片的传统工作方式从磨削变为滚动压碎，可以显著增加金刚石的工作位点，大幅减少磨削过程中的摩擦损耗。        主权利要求：1.一种限制吃入深度的减震PDC组合复合片，其特征在于，其包括滚刀复合片和夹持复合片。
       2.根据权利要求1所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述滚刀复合片包括聚晶金刚石层（1）、聚晶金刚石层（2）、聚晶金刚石层（3）、硬质合金基体层（4）和硬质合金基体层（5），所述硬质合金基体层（4）和硬质合金基体层（5）将所述聚晶金刚石层（1）、聚晶金刚石层（2）和聚晶金刚石层（3）分别隔开，所述夹持复合片包括聚晶金刚石层（6）和硬质合金基体层（7），所述聚晶金刚石层（6）固定在所述硬质合金基体层（7）上。
       3.根据权利要求2所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述夹持复合片在所述聚晶金刚石层（6）上开有部分圆柱形或圆台形的凹槽。
       4.根据权利要求2所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述聚晶金刚石层（1）与所述硬质合金基体层（4）之间的接触面完全重合，所述硬质合金基体层（4）与所述聚晶金刚石层（3）之间的接触面完全重合，所述聚晶金刚石层（3）与所述硬质合金基体层（5）之间的接触面完全重合，所述硬质合金基体层（5）与所述聚晶金刚石层（2）之间的接触面完全重合，所述聚晶金刚石层（6）与所述硬质合金基体层（7）之间的接触面完全重合。
       5.根据权利要求2所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述聚晶金刚石层（1）、聚晶金刚石层（2）和聚晶金刚石层（3）为圆柱形或圆台形，所述硬质合金基体层（4）和硬质合金基体层（5）为圆柱形或圆台形。
       6.根据权利要求2所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述滚刀复合片根据夹在最中间的聚晶金刚石层呈两端对称。
       7.根据权利要求3所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述凹槽的厚度小于所述聚晶金刚石层（6）的厚度。
       8.根据权利要求3所述的限制吃入深度的减震PDC组合复合片，其特征在于，两个所述夹持复合片通过各自的所述聚晶金刚石层（6）上的所述凹槽与一个所述滚刀复合片套接组合使用。
       9.根据权利要求3所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述凹槽的圆心不与所述聚晶金刚石层（6）的圆心重合。
       10.根据权利要求3所述的限制吃入深度的减震PDC组合复合片，其特征在于，所述夹持复合片沿着垂直于所述凹槽的圆心和所述聚晶金刚石层（6）的圆心连线的方向切掉一部分，其切掉的部分的体积占没切之前夹持复合片体积的0.1~0.4倍。
