　　申请号：201521051256.1
　　申请人：郑州力拓金刚石钻头有限公司
　　发明人：王同生

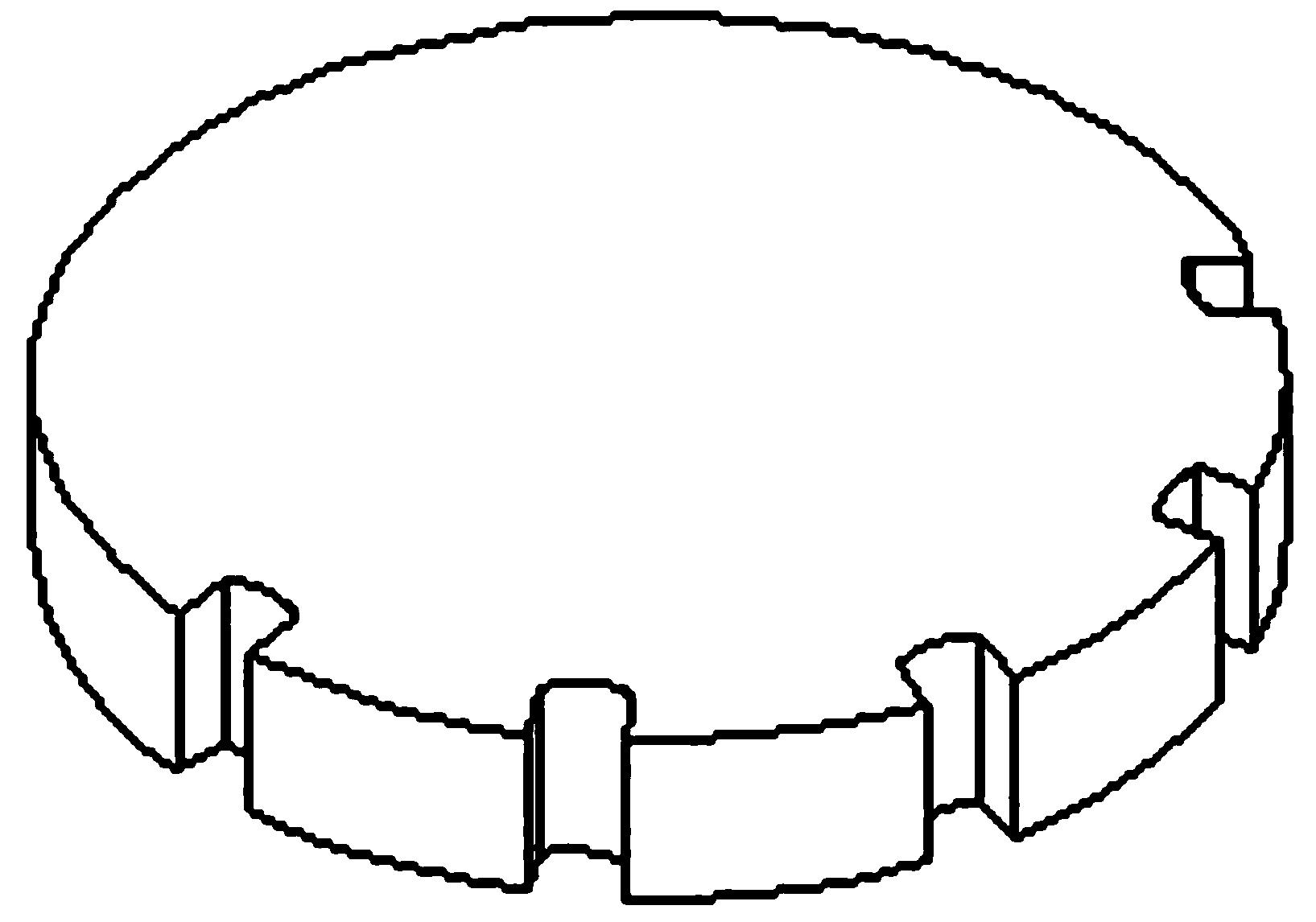

　　摘要：一种多齿金刚石复合片及锚杆钻头、无芯钻头、取芯钻头，包括复合片基体，所述复合片基体的圆周上设有若干个相邻分布的锯齿状切削刃，复合片基体的底端端面为平面，复合片基体的切削端端面的面积大于底端端面的面积。所述复合片基体的圆周上设有五个相邻分布的锯齿状切削刃，锯齿状切削刃对应的圆心角α大于20度。本实用新型通过在复合片基体的圆周上设置锯齿状切削刃，锯齿状切削刃对应的圆心角α大于20度，不易碎齿，锯齿状切削刃能够减少复合片的切削端和圆周面与地层的接触面积，增加钻头的吃入能力；通过将复合片基体的切削端端面设计为大于基体的底端的端面面积，使整个复合片成为非规则圆柱形的异形结构，提高了钻头的切削能力。 　　主权利要求：1.一种多齿金刚石复合片，包括复合片基体，其特征在于，所述复合片基体的圆周上设有若干个相邻分布的锯齿状切削刃，复合片基体的底端端面为平面，复合片基体的切削端端面的面积大于底端端面的面积，所述复合片基体的圆周上设有五个相邻分布的锯齿状切削刃，锯齿状切削刃对应的圆心角α大于20度。
