　　申请号：201620212785.3
　　申请人：上海点派企业形象策划有限公司
　　发明人：陆海钰

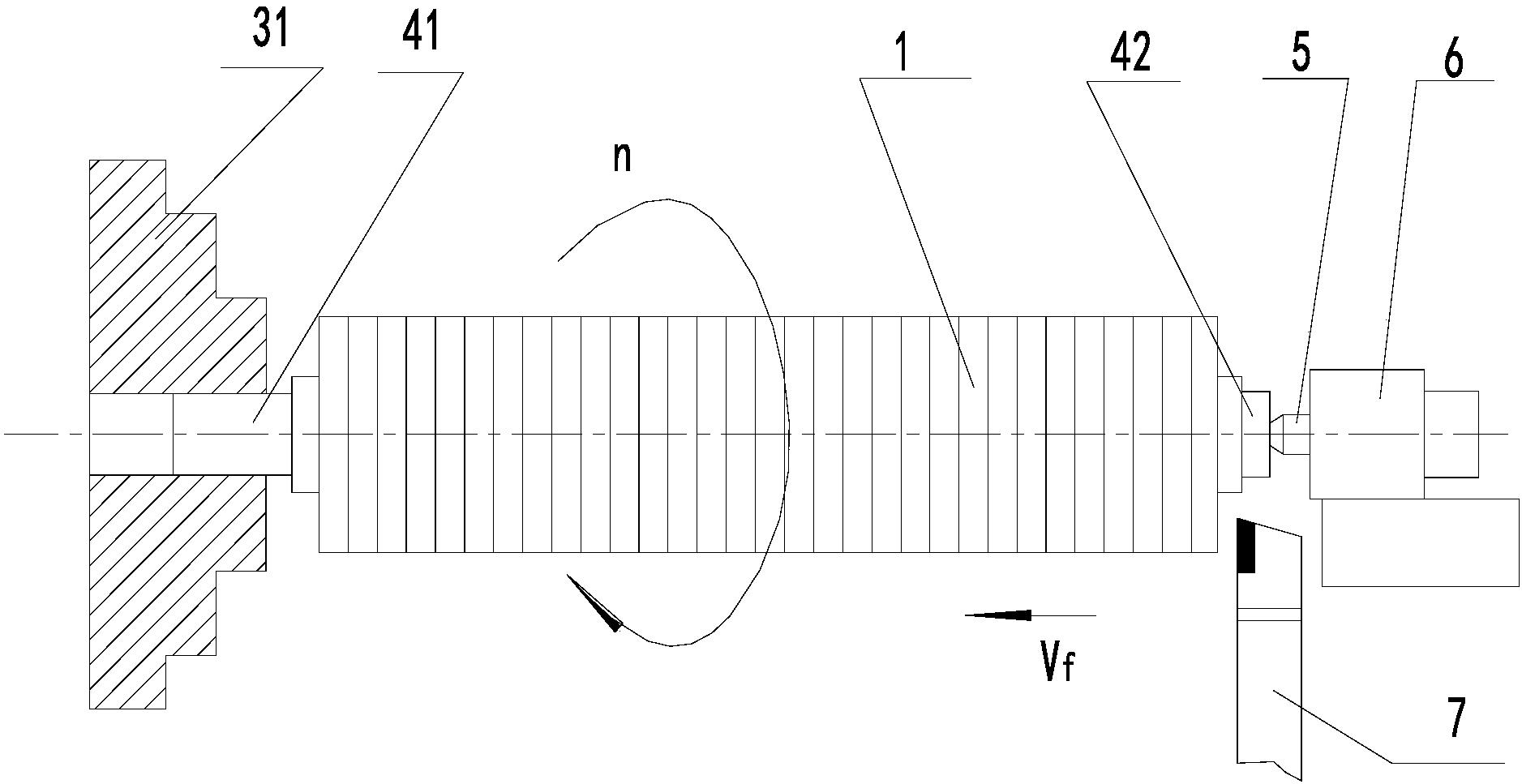

　　摘要： 本实用新型公开了一种切削抛光亚克力金刚石刀具，刀具91～93°PCD外圆车刀，主切削刃为16‑20mm。用于亚克力工件的粗车。一种单晶金刚石精刀，刀具钝圆半径ρ≤0.1μm，用于切削精抛亚克力表面。一个装夹对准器具，包括：三爪卡盘、亚克力夹紧块A、亚克力夹紧块B、顶针、车床尾架和金刚石刀具。三爪卡盘设置于车头。三爪卡盘与亚克力夹紧块A连接。待加工的亚克力工件设置于亚克力夹紧块A和亚克力夹紧块B之间。亚克力夹紧块B与顶针连接，所述顶针设置于尾架上。顶针下方设置金刚石刀具。尾架上各夹紧和固定一个亚克力夹紧块，以免损坏工件表面。 　　主权利要求：1.一种切削抛光亚克力金刚石刀具，其特征在于，所述刀具的主偏角为91～93°PCD外圆车刀，主切削刃为16-20mm。
　　2.根据权利要求1所述的刀具，其特征在于，所述刀具采用PCD制成，主切削刃为20mm；91～93°主偏角使Fy径向分力指向刀具，增强工艺系统刚性，一刀切除余量12-16mm。
　　3.根据权利要求2所述的刀具，其特征在于，所述刀具材料采用平均晶粒直径为10μm的聚晶金刚石复合片。
