　　申请号：201620427284.7
　　申请人：湖北华鑫科技股份有限公司
　　发明人：任建军 刘桂珍 刘竹明 廖敏 张勇

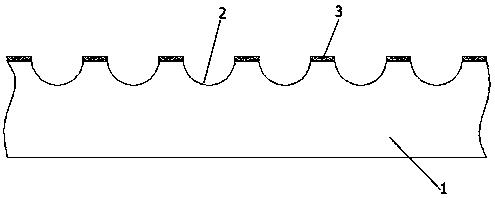

　　摘要：本实用新型涉及一种新型多功能金刚石带锯，其特征在于，包括一钢带，所述钢带的一侧设置有多个弧形凹刃和矩形凸刃，所述弧形凹刃与所述矩形凸刃依次设置，所述弧形凹刃朝向所述钢带的中轴线凹设而成，所述矩形凸刃远离所述钢带的中轴线凸设而成；所述弧形凹刃的两端分别连接两个矩形凸刃的端部，所述弧形凹刃的两端之间的距离为8mm，所述矩形凸刃的两端分别连接两个弧形凹刃的端部，所述矩形凸刃的两端之间的距离为2‑4mm；所述矩形凸刃上设置有金刚石颗粒。所述新型多功能金刚石带锯通过上述结构可达到排屑效果好、提高生产效率、延长使用寿命等有益效果。 　　主权利要求：1.一种新型多功能金刚石带锯，其特征在于，包括一钢带，所述钢带的一侧设置有多个弧形凹刃和矩形凸刃，所述弧形凹刃与所述矩形凸刃依次设置，所述弧形凹刃朝向所述钢带的中轴线凹设而成，所述矩形凸刃远离所述钢带的中轴线凸设而成；所述弧形凹刃的两端分别连接两个矩形凸刃的端部，所述弧形凹刃的两端之间的距离为8mm，所述矩形凸刃的两端分别连接两个弧形凹刃的端部，所述矩形凸刃的两端之间的距离为2-4mm；其中，所述矩形凸刃上设置有金刚石颗粒。
　　2.如权利要求1所述的新型多功能金刚石带锯，其特征在于：所述弧形凹刃和所述矩形凸刃上均设置有电沉积镍。
　　3.如权利要求1或2所述的新型多功能金刚石带锯，其特征在于：所述弧形凹刃的深度为所述钢带宽度的1/5-1/3。
　　4.如权利要求3所述的新型多功能金刚石带锯，其特征在于：所述矩形凸刃的厚度为所述弧形凹刃深度的1/6-1/4。
