　　申请号：201520635986.X
　　申请人：四川万吉金刚石钻头有限公司
　　发明人：胡一希 陈元 方进珠

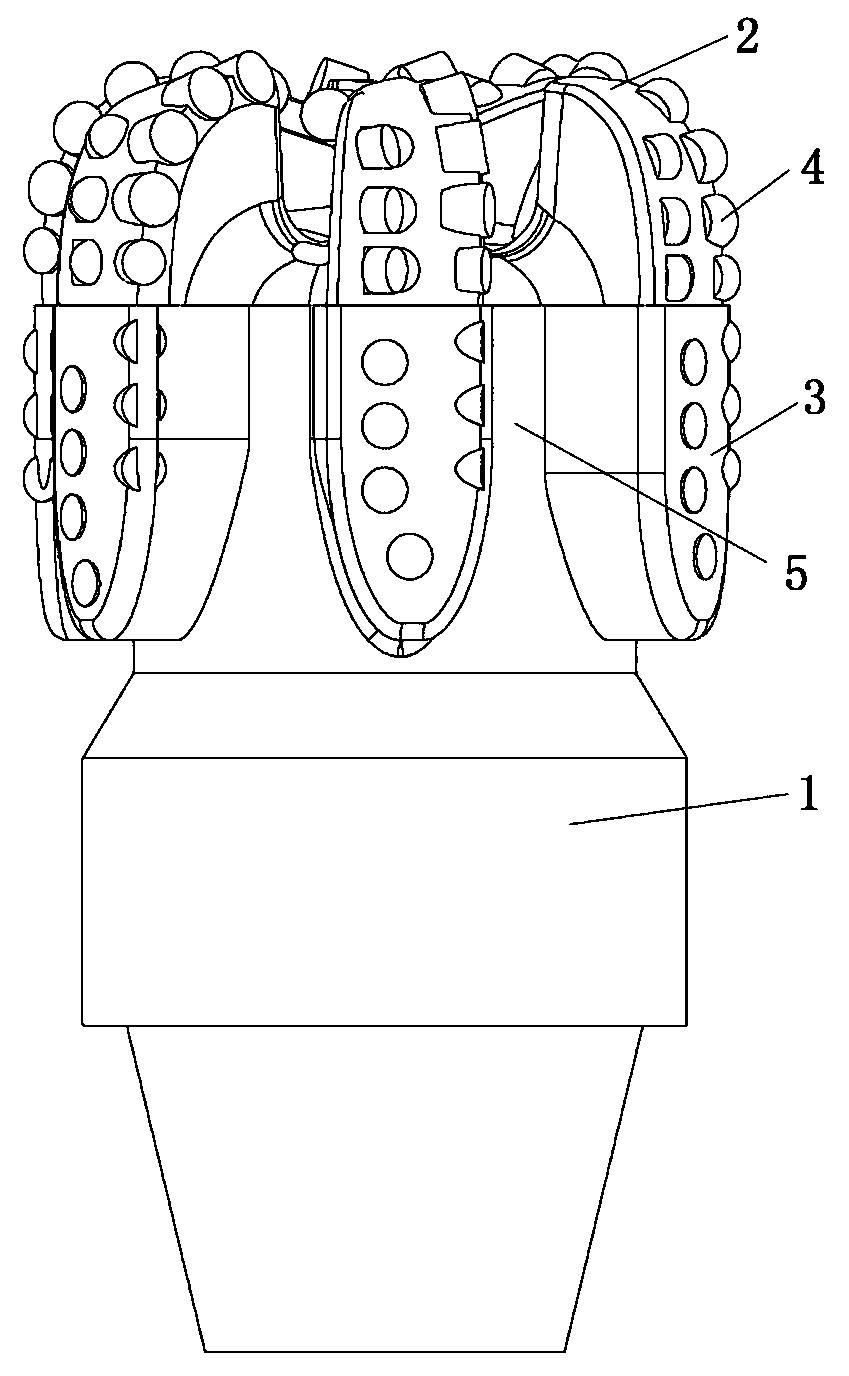

　　摘要：本实用新型公开了一种防掉块卡钻PDC钻头，属于钻探用钻头技术领域。本实用新型的防掉块卡钻PDC钻头，包括成为一体的钻头体、刀翼和保径，在所述钻头体的圆周上分布数个刀翼，每个刀翼的下部都连接有保径，在刀翼和保径上设置有用于切削岩石的切削齿，相邻两个刀翼以及相邻两个保径之间形成排屑流道，所述保径的上部与刀翼相接，其上部的宽度与刀翼的宽度相同，所述保径的下部宽度逐渐收窄，使其保径两侧逐渐向下靠拢，直到保径下部末端宽度接近为零。本实用新型的钻头结构简单，保径下部较窄，排屑槽下部较宽，能够降低因岩层掉块落入PDC钻头排屑槽内发生卡钻事故发生的概率，且保径采用流线型设计，有利于增加钻头的强度。 　　主权利要求：1.一种防掉块卡钻PDC钻头，包括钻头体(1)、刀翼(2)和保径(3)，其特征在于：所述钻头体（1）、刀翼（2）和保径（3）成为一体，在所述钻头体（1）的圆周上分布数个刀翼（2），所述每个刀翼（2）的下部都连接有保径（3），在所述刀翼（2）和保径（3）上设置有用于切削岩石的切削齿（4），相邻两个刀翼（2）以及相邻两个保径（3）之间形成排屑流道（5），所述保径（3）的上部与刀翼（2）相接，其上部的宽度与刀翼（2）的宽度相同，所述保径（3）的下部宽度逐渐收窄，使其保径（3）两侧逐渐向下靠拢，直到保径下部末端宽度接近为零。
　　2.如权利要求1所述的防掉块卡钻PDC钻头，其特征在于，所述保径(3)的侧边沿由直线和曲线组成，所述直线在保径的上部，所述曲线在保径的下部，位于保径（3）两侧边沿的两条曲线逐渐向保径（3）下部末端靠拢，并在保径（3）下部末端通过圆弧过渡。
　　3.如权利要求1所述的防掉块卡钻PDC钻头，其特征在于，所述保径（3）的长度为L1，所述构成保径（3）的侧边沿由直线段和弧线段组成，其中直线段的长度为L2，L1是L2的两倍或两倍以上。
