金刚石线指金刚石切割线的简称,是把金刚石的微小颗粒固结在切割钢线上,制成的金刚石切割线,用于切割玻璃、陶瓷、硅、宝石等硬脆材料。
金刚石线是通过一定的方法,将金刚石微粉颗粒以一定的分布密度均匀地固结在高强度钢线基体上制成的。通过金刚石线切割机,金刚石线与物件间进行高速磨削运动,从而实现切割的目的。金刚石线主要用于晶体硅、蓝宝石、精密陶瓷等硬脆材料的切割。
金刚石线主要应用领域
资料来源:共研网整理
金刚石线超过90%以上系使用于光伏行业的晶硅片切割,国内光伏行业晶硅切片使用的金刚石线主要经历了以下发展阶段:
1)日本厂商占据先发优势,产品处于垄断地位
金刚石线的制造和应用起源于日本,在2014年之前,全球范围内具有国际竞争优势的金刚石线供应商主要集中于日本,曾有超过10家以上的日本企业先后涉足电镀金刚石线行业,如日本旭金刚石工业株式会社(以下简称“旭金刚石”)、日本中村超硬株式会社(以下简称“中村超硬”)、日本爱德株式会社、日本联合材料株式会社等,其中以旭金刚石和中村超硬为主,上述日本企业占据了金刚石线市场的大部分市场份额。由于日本企业的生产技术领先,且产能较为集中,因而日本在金刚石线行业长期处于垄断地位,中国光伏企业的金刚石线采购需求也主要由日本企业满足。
2)国内厂商赶超,逐渐抢占日本厂商市场份额,完成进口替代
金刚石线虽然较砂浆游离磨料切割方式具有巨大优势,但由于日本厂商的金刚石线产品价格较高,且产能相对有限,金刚石线在国内光伏行业仍未取得大规模应用,在此背景下,以岱勒新材、东尼电子、三超新材和美畅新材为代表的国内金刚石线企业或技术团队自2010年前后开始,陆续投入钻研相关技术。经过持续的人员与资金的研发投入,国内厂商在2014-2015年相继实现80μm以下用于精密切割的电镀金刚石线领域的技术突破,打破了日本厂商的技术垄断。2015年,金刚石线实现国产化并规模生产后,产品价格迅速降低,由2012年约1元/米的单价下降至约0.2元/米,经过近几年来的持续工艺优化和规模扩张,金刚石线价格仍在继续下降,截至2019年12月,金刚石线价格进一步下降至约0.06元/米,国内厂商凭借价格优势迅速抢占日本厂商的市场份额,其中以美畅新材为代表的国产厂商在技术上已完全可以满足客户的生产需求,随着国内厂商的产能逐步扩大,国内厂商在技术及产能上基本完成了金刚石线的进口替代。
3)金刚石线工艺的渗透率快速提升,金刚石线需求爆发式增长
金刚石线切割工艺大幅提高单位硅料的出片率及硅片切割效率,有效降低了硅片制作过程中的非硅成本。金刚石线国产化后,由于其价格优势,以隆基股份为代表的单晶企业2015年开始大规模使用金刚石线工艺,由于金刚石线切割工艺能够大幅降低硅片制作过程中的非硅成本,因而在单晶切割领域快速渗透,使得金刚石线市场需求在2016-2017年快速增长。
4)金刚石线市场竞争加剧,金刚石线价格快速下降,市场产能逐步淘汰
2018年5月,国家发改委、财政部、国家能源局当天联合发布了《关于2018年光伏发电有关事项的通知》(简称“光伏531新政”),对光伏补贴规模进行了调整,导致光伏装机量较预期大幅下降;于此同时,金刚石线行业经历了前期的高景气度发展,各厂商纷纷扩张的产能也在2018年逐步投产,使得金刚石线市场出现供过于求的竞争局面,金刚石线价格快速下降。2019年,金刚石线市场价格较“光伏531新政”出台前下降幅度超过60%,这也使得行业内的多家厂商出现亏损情形,市场竞争加剧导致的金刚石线价格大幅下降,预计也将会使得市场落后产能逐步被淘汰。
从晶体硅切割技术的发展历程来看,硅片切割方法经历了内圆锯切割、游离磨料砂浆切割、金刚石线切割的技术升级路线,其中每一步改进都带来了原材料利用率、切割效率的提升和硅片单位切割成本的降低。目前,主要的单、多晶硅片生产厂商已全面采用金刚石线切割工艺。实际生产应用中,金刚石线的性能指标主要可表现为以下三个方面:切割能力、切割质量、断线率。
金刚石线的性能指标
资料来源:共研网整理
金刚石线行业的上游主要为钢线、金刚石微粉等制造业,下游主要是蓝宝石加工、硅片切割行业
金刚石线产业链结构
资料来源:共研网整理
从全球范围来看,早期日本厂商凭借先发优势,基本垄断了金刚石线市场。但由于产品价格较高且产能有限,金刚石线未能在光伏行业得到全面推广及应用。该时期代表性企业有旭金刚石工业株式会社、中村超硬株式会社、瑞德株式会社、联合材料株式会社等10余家厂商。

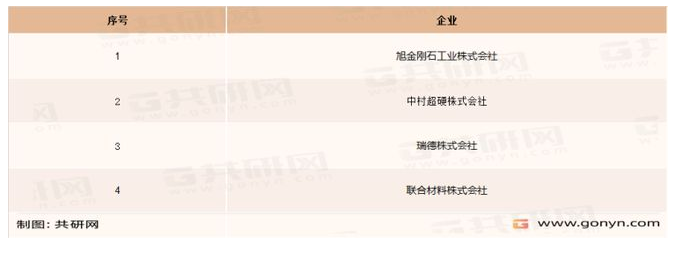

全球金刚石线企业竞争格局
资料来源:共研网整理
自2014年-2015年国产化以来,国内厂商电镀金刚石线技术逐渐成熟,以美畅股份、高测股份、三超新材、岱勒新材等为代表的企业产销规模不断提高,产品市场价格持续降低,对日本厂商形成了较大的竞争压力。2018年“光伏531新政”推出后,金刚石线价格大幅下降,国外高成本产能基本退出中国市场。目前全球电镀金刚石线产能主要集中在我国,行业集中度较高,主要企业包括美畅股份、原轼新材、高测股份、三超新材、岱勒新材、江苏聚成等。

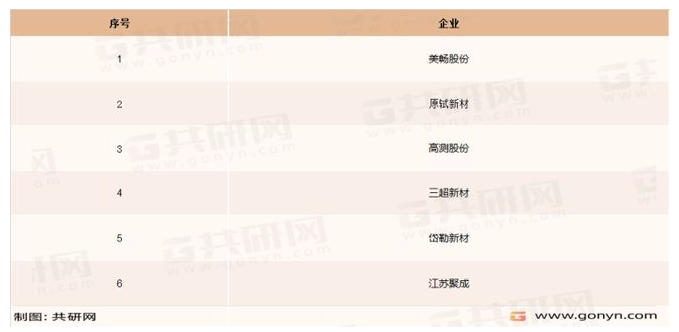

国内金刚石线企业竞争
资料来源:共研网整理
我国金刚石线行业起步至今得到了快速发展,在过去几年光伏行业的快速发展以及晶硅片切割方式转换的行业背景下,金刚石线制造行业市场规模快速扩大。
2016-2022年中国金刚石线市场规模及预测
资料来源:共研网整理
