　　一、传统型带环模芯的常见问题
　　目前市场上常见的带环金刚石拉丝模芯（又称模仁、模坯），是通过高温高压工艺将金刚石粉末、结合剂及硬质合金环一次性烧结为拉丝模芯，我们称之为传统型带环拉丝模芯。由于各种设备及工艺方面的原因，传统带环模芯常常存在以下问题：
　　1.个别产品表面坚硬而内部松软，也就是外观看起来是合格品，实际上内部很糟糕。这种问题在某些国产品牌的带环模芯产品中很常见；
　　2.内部破坏性残余应力过大，从而使模芯遇到不均衡外力时容易破裂。这种问题在国内外所有品牌的带环模芯产品中都能见到，某些国产品牌带环模芯中更是很常见。为了提高抗断裂能力，日本住友公司推出了压入型的带环拉丝模坯，WD960（D33）和WD970（D36）；
　　3.由于压机的压力有限及成本控制等原因，传统带环模芯的硬质合金加强环的外径尺寸往往也会被限制在较小的数值上，从而不能为拉丝模坯提供足够的向心支撑力和抗断裂支撑力。为了解决这一问题，传统的带环模芯往往需要金属粉末热压镶套。在热压镶套的过程中，带环拉丝模芯内部的应力平衡可能会遭到破坏，从而使模芯断裂。另外，若加热温度过高或加热时间过久，还会造成PCD的石墨化，从而降低模具的使用寿命和拉丝光洁度。
　　4.传统带环模芯中的金刚石材料，只能是含钴的PCD，其耐温性最高只有700℃，不能用于高温拉丝。因高速拉丝时拉丝模压缩区孔壁处温度较高，因此传统带环模芯一般也不适用于超高速拉丝。
　　二、希波尔嵌入型带环拉丝模芯的优点
　　采用嵌入式方法制造带环拉丝模芯，前些年国外的一些公司曾经做过尝试，并将之推向市场。然而由于其技术思路有缺陷、加工精度不够高，导致产品存在很多问题，最后只剩下住友公司的压入式带环模芯还可以在市场上见到。

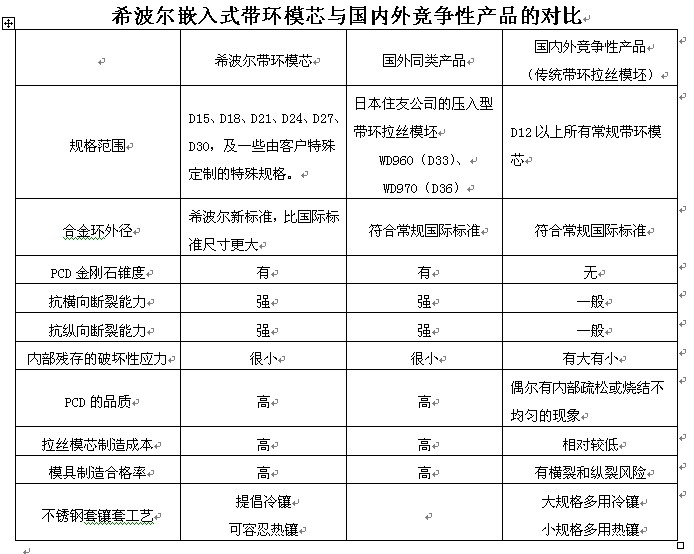

　　希波尔的嵌入式带环拉丝模芯，与日本住友公司的压入式带环拉丝模坯WD960（D33）和WD970（D36）在原理上是相同的，不同的是制造的工艺技术思路和模芯的规格范围。住友的目前有两种较大规格D33和D36，希波尔的主要是D15、D18、D21、D24、D27、D30六种较小规格及一些由客户特殊定制的特殊规格。
　　希波尔嵌入式带环拉丝模芯具有以下特点：
　　1.PCD材料为事先压制烧结而成，经过各种加工和检测，可以确保PCD金刚石材料的高品质，不可能出现传统带环模芯外部密实而内部松软的问题，从根本上排除了金刚石材料中可能存在的结构疏松、裂纹、晶粒异常生长等缺陷。
　　2.特有的锥度设计便于区分进口面和出口面，能有效实现合金环对PCD金刚石的紧密保护作用，使之在拉丝时可以承受更大的冲击力。
　　3.因合金环外径尺寸较大，可为PCD金刚石提供足够的向心支撑力和对拉丝的抵抗力，因此外部镶套时不再需要用金属粉末热压烧结，而仅仅采用过盈配合的办法进行“冷镶套”即可。此特点可使拉丝模芯在镶套过程中避免任何热损伤，确保PCD金刚石品质不会因镶套而发生变化。
　　4.因为采用的是嵌入式镶环的方式，所采用的金刚石材料可以不仅仅是钴结合剂的PCD。也可以是脱钴的耐高温PCD、耐高温的硅结合剂PCD、或者CVD金刚石等。采用耐高温的金刚石模芯（又称模仁、模坯），可以适用于高温拉丝和高速拉丝。
　　希波尔嵌入式带环拉丝模芯的这些优点，已在市场上得到了充分的验证。产品从2009年开始有选择地销售到台湾、德国、韩国、印度等地一些技术能力较强的拉丝模具（又称拉丝眼模）制造公司后，得到了所有用户的好评和热捧。2010年以来产品严重供不应求，使得我们不得不持续投入大量设备和人力以迅速扩大产能。
　　随着产能的迅速扩大，希波尔决定于2010年8月份开始正式向国内的优质客户们推荐这一优质产品！我们深信，希波尔的嵌入式带环拉丝模芯必将大幅度提高国内拉丝模具产品的整体质量水平，从而使国产拉丝模具在国际市场上更具竞争力！

希波尔嵌入式带环拉丝模芯尺寸标准
