申请号：CN202410235655.0

申请日：2024.03.01

申请人：四川中铁二院环保科技有限公司

发明人：侯锦  罗良成  刘泽军  刘毅  常兴旺  李沧海  徐正宣  张广泽  王栋  陈明浩  邓睿  欧阳吉  强新刚  张敏  陈兵  唐军平  黄弘

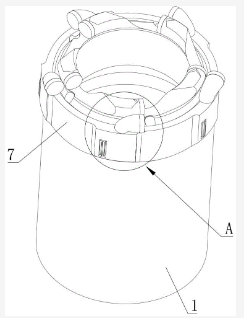

摘要: 本发明公开了一种在金刚石钻进取芯工艺中使用的钻头，涉及取芯钻头领域，包括管状本体以及切削部，切削部设置于管状本体轴向端头，切削部为环形、且其轴向端头环绕阵列设置有多组切削齿，切削齿由内钻齿与外钻齿组成，其中，外钻齿设置于内钻齿的径向朝外侧；外钻齿以及内钻齿同一旋转朝向设置，内钻齿的头部设置有第一复合片，外钻齿的头部设置有第二复合片，第一复合片以及第二复合片为圆形片，圆形片的轴线位置连接有液压马达，液压马达固定于内钻齿与外钻齿中；本发明通过复合片旋转设置，使复合片圆周边缘均能够与岩石接触，使复合片能够被充分利用，提高了复合片的利用率。
