申请号：CN202222407282.X

申请人：镇江恒翔金刚石工具有限公司

发明人：宦耀涛

摘要:

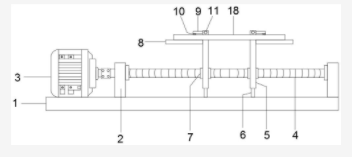

       本实用新型涉及刀具生产领域，具体公开了一种超硬金刚石圆盘刀具的磨刃装置，包括：安装板，安装板的上端左右两侧均固定连接有支撑板，支撑板之间转动连接有螺纹杆，螺纹杆左右两端的螺纹对称设置；移动板，设有两个，对称转动连接在螺纹杆4的外壁上，移动板的上端外侧的侧壁上固定连接有限位板；及转动板，通过将金刚石圆盘刀具中间的通孔套在两个移动板的上端，并放置在限位板的上端，同时驱动两个移动板向外侧移动，让移动板的上端和金刚石圆盘刀具上的圆孔侧壁相接触，再将转动板转动90度，让橡胶垫和金刚石圆盘刀具的上端面接触，从而快速地将金刚石圆盘刀具固定住。

主权利要求:

       1.一种超硬金刚石圆盘刀具的磨刃装置，其特征在于：所述超硬金刚石圆盘刀具的磨刃装置包括：安装板(1)，安装板(1)的上端左右两侧均固定连接有支撑板(2)，支撑板(2)之间转动连接有螺纹杆(4)，螺纹杆(4)左右两端的螺纹对称设置；移动板(5)，设有两个，对称转动连接在螺纹杆(4)的外壁上，移动板(5)的上端外侧的侧壁上固定连接有限位板(8)；及转动板(9)，设有两个，分别转动连接在两个移动板(5)的上端。
