申请号:    201820990527.7

申请人:    福建省泉州市华钻金刚石工具有限公司

发明人:    傅师铭; 骆灿彬; 吴白纯; 宁振东

摘要：

       本实用新型涉及一种金刚石工具，提供一种能够有效提高锯片切割锋利度及排屑散热能力，提高产品使用寿命，减少工作能耗的新型金刚石锯片，包括金属基体和金刚石刀头，所述金刚石刀头间隔式的分布于所述金属基体的外圆周边上，所述金刚石刀头由左刀头和右刀头构成，所述左刀头和右刀头呈镜面对称分布设于所述金属基体的外圆周边的两侧，所述左刀头和右刀头的相对面之间形成中空槽。

主权利要求：

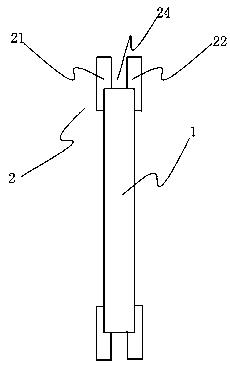

       1 .一种新型金刚石锯片，包括金属基体和金刚石刀头，所述金刚石刀头间隔式的分布 于所述金属基体的外圆周边上，其特征在于：所述金刚石刀头由左刀头和右刀头构成，所述 左刀头和右刀头呈镜面对称分布设于所述金属基体的外圆周边的两侧，所述左刀头和右刀 头的相对面之间形成中空槽。

       2 .根据权利要求1所述的新型金刚石锯片，其特征在于：所述左刀头和右刀头上分别设 有台阶焊接面，所述左刀头通过台阶焊接面卡焊于所述金属基体的外圆周边的左侧沿，所 述右刀头通过台阶焊接面卡焊于所述金属基体的外圆周边的右侧沿。
