申请号: 201721440430.0

申请日: 2017.11.01

申请人: 江苏信实精密工具有限公司

发明人: 许晓磊

       摘要：

       本实用新型涉及一种金刚石磨料的多级筛料机构，包含筛料仓，筛料仓的顶部设置有进料通道，底部设置有排屑通道，筛料仓中设置有至少一层筛料组件；所述筛料组件包含动力机构、导向限位机构和筛网，筛网水平设置，筛网的两端分别与动力机构和导向限位机构配合，动力机构带动筛网进行横向的来回往复运动，筛网的中部向下凹陷，筛料仓在每个筛网处均设置有卸料口；本实用新型的金刚石磨料的多级筛料机构，通过动力机构带动筛网来回运动，对金刚石磨料进行筛料，筛料组件可以设置多层，形成多级筛料结构，以此替代离心结构的方式，虽然在一定程度内降低了筛料效率，但大幅降低了筛网的磨损，减少损耗的成本。

       主权利要求:

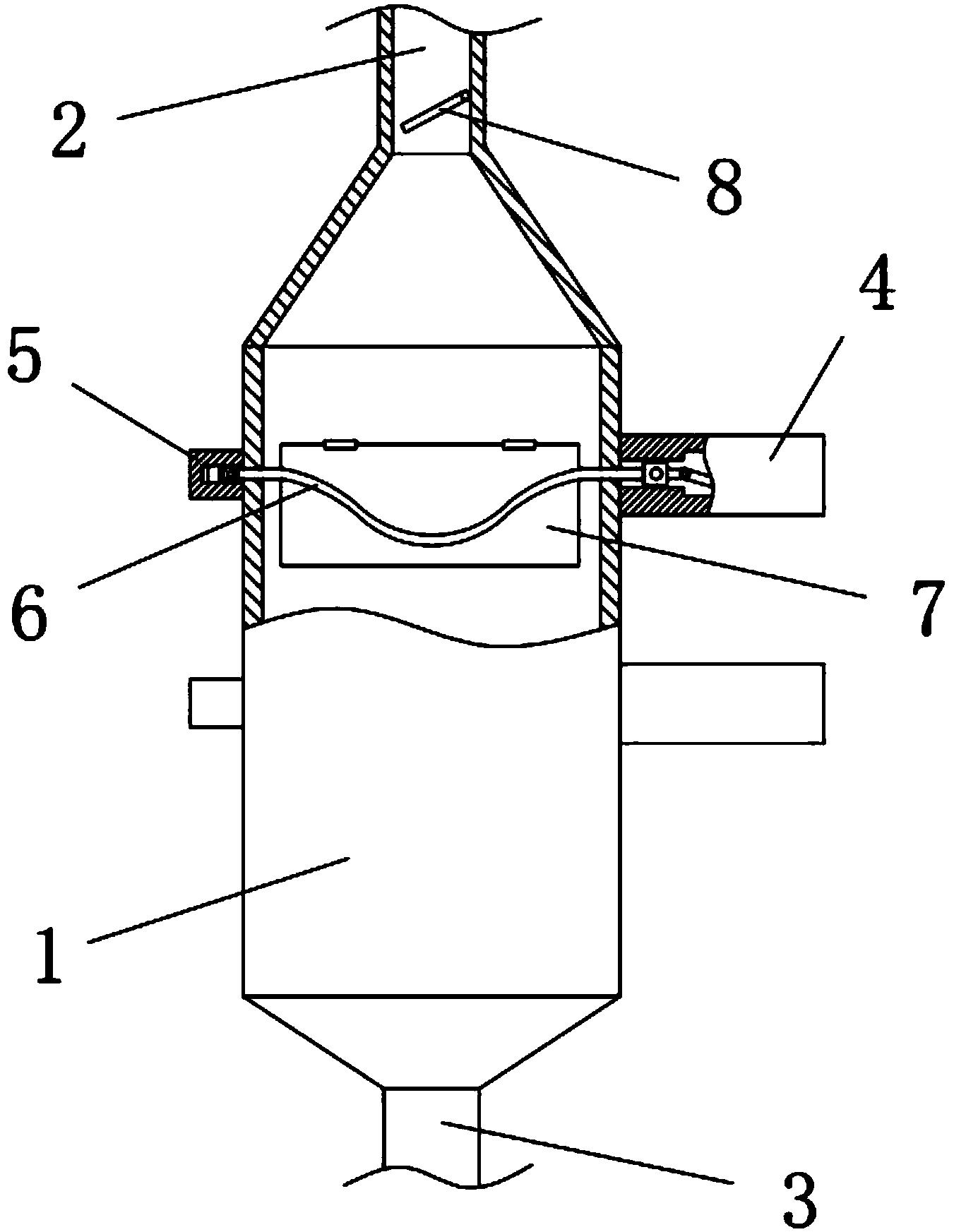

       一种金刚石磨料的多级筛料机构，其特征在于：包含筛料仓（1），筛料仓（1）的顶部设置有进料通道（2），底部设置有排屑通道（3），筛料仓（1）中设置有至少一层筛料组件；所述筛料组件包含动力机构（4）、导向限位机构（5）和筛网（6），筛网（6）水平设置，筛网（6）的两端分别与动力机构（4）和导向限位机构（5）配合，动力机构（4）带动筛网（6）进行横向的来回往复运动，筛网（6）的中部向下凹陷，筛料仓（1）在每个筛网（6）处均设置有卸料口（7）。
